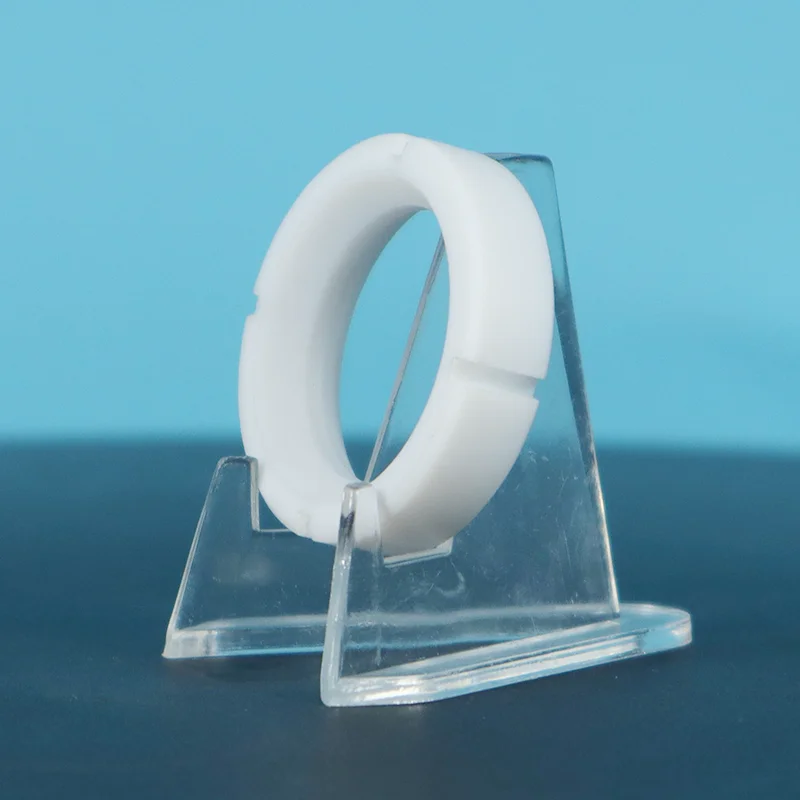

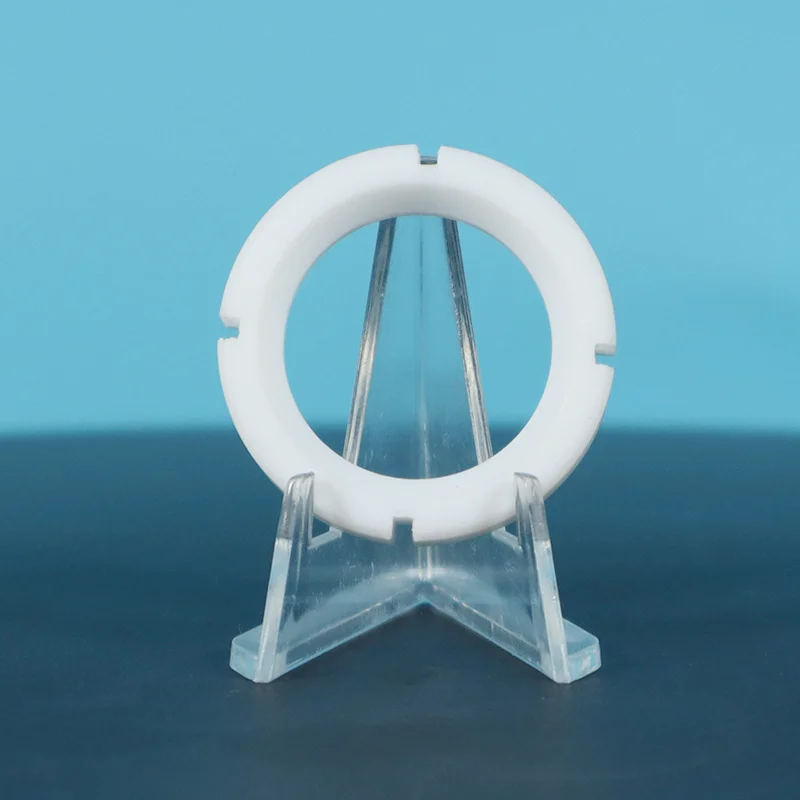

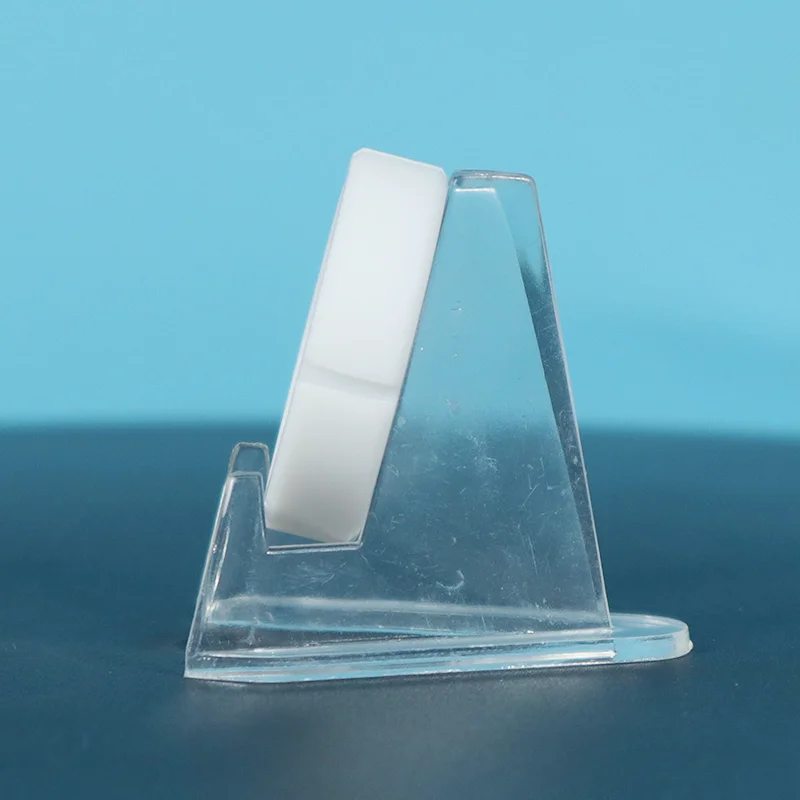

Виргин ПТФЕ седиште вентила

Виргин ПТФЕ седишта вентила су погодна за температурни опсег од -180°Ц до +200°Ц, издржавају притиске до 414 бара и компатибилна су са пХ опсегом од 0-14; у хемијским применама, њихов радни век је три до пет пута дужи од гумених или ЕПДМ компоненти. Таифно нуди прилагођена решења и бесплатне узорке; контактирајте нас за понуду и техничку подршку.

Зашто одабрати девичанска ПТФЕ седишта вентила?

Проблем са материјалом седишта

Ако тренутно користите гумена, ЕПДМ или метална седишта вентила, можда ћете имати један или више од ових проблема:

Три основне предности

1. Универзална хемијска отпорност: ПТФЕ је хемијски инертан за готово све киселине, базе, раствараче и угљоводонике. Решава проблеме заптивања у хемијској, нафтној, фармацеутској и прехрамбеној индустрији са којима други материјали не могу да поднесу. Материјал за једно седиште за скоро сваки медиј.

2. Непропусно затварање: ПТФЕ мекана седишта обезбеђују затварање класе ВИ (непропусно на мехуриће), најчвршћу класу цурења која се може постићи. Метална седишта то не могу постићи. Гума може, али гума не успева у агресивним медијима. ПТФЕ вам даје нулто цурење без хемијских ограничења.

3. Најмање трење: ПТФЕ има најнижи коефицијент трења међу чврстим материјалима (0,05-0,20), обезбеђујући несметан рад вентила, ниске захтеве за обртним моментом и смањено хабање актуатора. Нема лепљења. Нема гадовања. Нема нагомилавања медија.

Поређење: ПТФЕ наспрам других материјала седишта

Поређење трошкова и учинка

Поређење перформанси

Водич за брзи избор

Апликације

Примари Индустриес

Типична опрема

Плутајући и кугласти вентили постављени на клин

Лептир вентили

Засун и глобусни вентил

Чеп вентили

Контролни вентили

Контролни вентили

Реал-Ворлд Апплицатионс

Студија случаја 1: ТФМ™ модификовани ПТФЕ решен проблем пермеације

Изазов: Купац произвођача кугличних вентила је користио седишта вентила од ПТФЕ која нису пружала довољну отпорност на деформацију, хабање и пропусност. ПТФЕ је такође имао тенденцију да набубри и скупља, чинећи несавршено заптивање.

Решење: Променили смо материјал седишта вентила у ТФМ™ модификовани ПТФЕ, са много већом отпорношћу на деформацију и нижом стопом пропусности. Материјал је такође пружио глаткију завршну обраду површине, смањујући трење и побољшавајући заптивку између куглице и седишта.

Резултат: Ново седиште је нудило бољу отпорност на продирање, побољшану стабилност димензија и побољшани структурални интегритет. Произвођач сада производи седишта вентила у величинама од ¾ до 54 инча, са применама у хемијској преради, етанолу, нафти и гасу, железничкој, папирној и прехрамбеној индустрији.

Закључак: Једна промена материјала решила је три проблема, прожимање, деформацију и трење. Нису потребне додатне замене.

Студија случаја 2: Удвостручен радни век ПТФЕ седишта

Изазов: Произвођач концентрата за пиће суочио се са кваром заптивке на лептир вентилима због агресивних хемикалија за укус на температурама испод 50°Ц и притиску испод 5 бара. ОЕМ ФПМ печат је набубрио, наборао се и љуштио се под хемијским нападом.

Решење: ФПМ замењен седиштем на бази ПТФЕ.

Резултат: Ново седиште на бази ПТФЕ је трајало 3 месеца, у поређењу са оригиналним ФПМ седиштем које је трајало 1,5 месеца. Удвостручен радни век. Смањено време застоја у одржавању за 50%.

Закључак: Једноставна надоградња материјала. 2к дужи век. Половина застоја.

Студија случаја 3: ПТФЕ пуњен стаклом — 8к дужи животни век

Изазов: Операција рударства је била замена седишта вентила сваких 4-6 недеља на вентилима за мешавину који рукују абразивним честицама руде. Неискоришћена ПТФЕ седишта су се брзо трошила, узрокујући честе прекиде производње.

Решење: Надограђена на ПТФЕ седишта пуњена стаклом са побољшаном отпорношћу на хабање и чврстоћом.

Резултат: Седишта су трајала 8 месеци, 8 пута дуже од чистог ПТФЕ-а. Време продужења производње значајно је побољшано. Интервали одржавања су продужени од недеља до месеци.

Закључак: једна промена. 8к дужи век. 80% смањење времена застоја.

Напомена: Стварни резултати случаја варирају у зависности од услова примене. Контактирајте нас за препоруке за специфичне апликације.

Техничке спецификације

Доступне оцене

Осигурање квалитета

Материјал од 100% девичанске смоле — без поновног млевења, без рециклираног материјала. Доследан квалитет, серија за серијом.

Потпуна следљивост — Свака серија је следљива од сировог материјала до готовог производа. Сертификати материјала доступни на захтев.

Прецизна обрада — Седишта прецизно обрађена до уских толеранција (±0,1 мм тачности) помоћу ЦНЦ стругова.

Сертификовано по ИСО 9001 — Производни процеси сертификовани према ИСО системима управљања квалитетом.

Доступне оцене усаглашене са ФДА — Виргин ПТФЕ разреди испуњавају захтеве ФДА 21 ЦФР 177.1550.

Подршка за прилагођени дизајн — Инжењерска подршка за оптимизацију геометрије седишта за ваш специфични дизајн вентила.

ФАК

П: Шта је Виргин ПТФЕ седиште вентила и како да знам да ли је моје потребно заменити?

О: Компонента за заптивање где се лопта, диск или чеп сусрећу са телом вентила. ПТФЕ обезбеђује универзалну хемијску отпорност, ниско трење и класу ВИ непропусно за затварање.

Замените када видите: пропуштање кроз затворени вентил, већи радни момент од нормалног, видљиво хабање или огреботине или после дужег сервиса у захтевним условима.

Ако нисте сигурни, пошаљите нам фотографију и спецификације вентила, ми ћемо вам помоћи да поставите дијагнозу.

П: Дјевичански ПТФЕ у односу на пуњени ПТФЕ, који разред одговара мом вентилу?

О: Три питања која треба да поставите себи:

Да ли су ваши медији чисти или абразивни? Чисто → Неисправан ПТФЕ. Абразив → Испуњен стаклом.

Да ли је температура висока или вам треба расипање топлоте? → Испуњено угљеником.

Да ли је прожимање брига или вам је потребан најдужи живот? → ТФМ™ модификован.

Брзо правило: Девичански ПТФЕ за чистоћу и усаглашеност са ФДА. Напуњен ПТФЕ за снагу, отпорност на хабање и дуг век.

Пошаљите нам своје медије, температуру, притисак, препоручујемо праву оцену у једном одговору.

П: Која су ограничења и најчешћа грешка?

О: Температура: -180°Ц до +200°Ц.

Притисак: до 414 бара, зависи од типа и дизајна.

Хемијске границе:

Испуњен стаклом: Није за ХФ или јаке алкалије

Пуњење угљеника: Није за јаке оксидаторе

Виргин ПТФЕ & ТФМ™: Није за растопљене алкалне метале или гас флуора

Најчешћа грешка: Прекомпресија. ПТФЕ захтева прецизну силу седења. Превише компресије оштећује седиште; премало изазива цурење.
