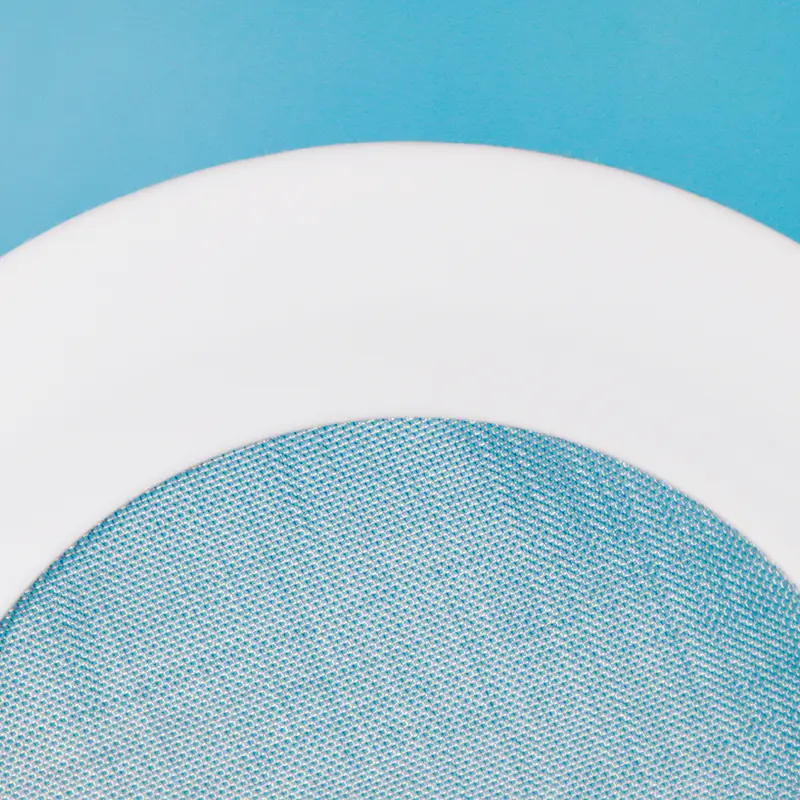

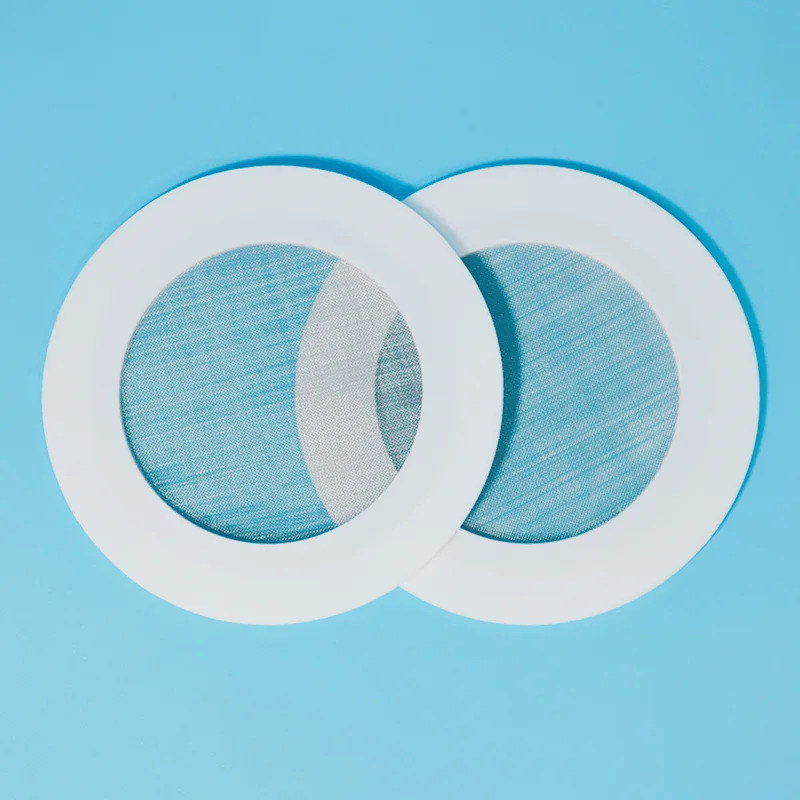

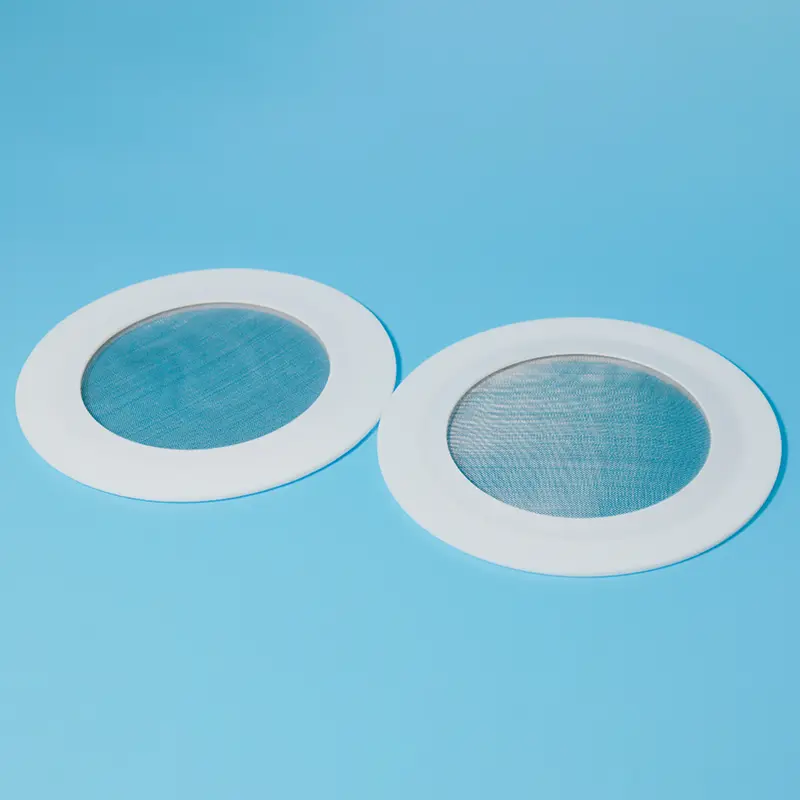

ПТФЕ заптивка ојачана металном мрежом

ПТФЕ заптивке ојачане металном мрежом нуде супериорну структурну чврстоћу у поређењу са стандардним ПТФЕ заптивкама, са отпорношћу на притисак до 6,4 МПа (64 бара); доступне спецификације мреже се крећу од #40 до #200 (материјал СУС316). Као професионални произвођач, Таифно такође нуди моделе усаглашене са ФДА и погодне за прехрамбену и фармацеутску индустрију.

Наведите димензије прирубнице и спецификације мреже, а ми ћемо дати понуду у року од 24 сата.

Шта је ПТФЕ заптивка ојачана металном мрежом?

ПТФЕ заптивка ојачана металном мрежом је композитна заптивна компонента која комбинује ПТФЕ заптивни елемент са мрежицом од нерђајућег челика (СУС316) интегрисаном у структуру заптивке. Метална мрежа обезбеђује појачање, док ПТФЕ обезбеђује хемијску отпорност и заптивање.

Две примарне конфигурације:

Ојачана заптивка (структурна): Метална мрежа уграђена у ПТФЕ тело да би се одупрла хладном току, смањила опуштање пузања и спречила издувавање под високим притиском

Заптивка филтера (филтер): Метална мрежа покрива отвор, делујући као интегрисано сито за хватање честица док ПТФЕ заптива прирубницу

Како то ради:

Тело од ПТФЕ: Обезбеђује универзалну хемијску отпорност (пХ 0-14) и заптивање са малим трењем

Метална мрежа (СУС316): Обезбеђује појачање, отпорност на издувавање и филтрацију

Хомогено везивање: ПТФЕ фузионисан око метала током синтеровања — без лепкова, без раслојавања

Кључне предности:

Ојачани дизајн:смањује пузање и хладан проток, дуже одржава обртни момент вијака

Заштита од експлозије:метална арматура спречава екструзију заптивки под високим притиском

Интегрисана филтрација:хвата честице без посебне цедиљке

Заптивање са малим обртним моментом:погодан за прирубнице обложене стаклом, ФРП и ливеног гвожђа

Широка хемијска компатибилност:ПТФЕ подноси пХ 0-14, мрежа СУС316 подноси већину медија

Доступне оцене у складу са ФДА:прехрамбене и фармацеутске примене

Разноврсне опције мреже:доступно од #40 до #200 месх (СУС316)

Ограничења којих треба бити свестан:

Мрежица филтера захтева периодичну проверу: зачепљење може изазвати пад притиска или оштећење

Није за континуирано тешко филтрирање: користите наменску цедиљку за пуњење тешких чврстих материја

Водич за поређење и избор

Метална мрежаста ПТФЕ заптивка против металног омотача у односу на стандардни ПТФЕ

Водич за брзи избор

Водич за одабир величине мреже

Примарне апликације

Техничке спецификације

Особине ПТФЕ заптивке ојачане металном мрежом

Доступне величине

Осигурање квалитета

100% девичанска ПТФЕ смола — доследан квалитет, серија за серијом

Мрежа од нерђајућег челика СУС316 — материјал за храну отпоран на корозију

Хомогено лепљење — ПТФЕ фузионисан кроз мрежасте перфорације — без деламинације

Доступне оцене у складу са ФДА — за храну, пиће и фармацеутске апликације

Потпуна следљивост — сертификати материјала на захтев

Време испоруке — стандардне величине на залихама (24-48 сати); прилагођене величине 7-15 дана

Студија случаја

На станици за прикупљање природног гаса у северозападној Кини, цевовод високог притиска од 15 МПа је радио под дуготрајним високим притиском, честим флуктуацијама притиска и сложеним медијским условима. Оригиналне спирално намотане заптивке постепено су патиле од корозије и деградације заптивања изазване континуираним излагањем корозивним медијима и поновљеним циклусима притиска, стварајући потенцијалне ризике од цурења и утичући на безбедан рад система цевовода.

Да би се решили ови изазови, ПТФЕ заптивке ојачане уметцима од нерђајућег челика 316Л су инсталиране као решење за замену. ПТФЕ заптивни слој пружа одличну хемијску отпорност, док ојачање од нерђајућег челика 316Л повећава механичку чврстоћу, отпорност на притисак и дугорочну стабилност заптивања.

Након замене, цевовод је радио непрекидно више од 2 године под променљивим условима притиска, одржавајући поуздане перформансе заптивања без цурења током целог сервисног периода.

ФАК

П: Шта је ПТФЕ заптивка ојачана металном мрежом и када треба да је користим?

О: Заптивка од ПТФЕ ојачана металном мрежом (позната и као заптивка за сито ПТФЕ или ојачана ПТФЕ заптивка) комбинује хемијску отпорност ПТФЕ-а са ојачањем или филтрацијом од нерђајућег челика.

Користите појачану верзију када вам је потребна отпорност на пузање и заштита од експлозије, у раду под високим притиском, термичким циклусима или вакууму где би се стандардни ПТФЕ деформисао.

Користите верзију са филтером када треба да уклоните честице из тока течности док заптивате прирубницу, елиминишете засебно сито, смањујете места цурења и смањујете трошкове инсталације.

Доступан у величинама ока од #40 до #200 (СУС316) и класама у складу са ФДА.

П: Које величине мреже су доступне и како да одаберем праву?

О: ПТФЕ заптивке са металном мрежицом су обично доступне у мрежицама #40, #60, #100, #150 и #200 (нерђајући челик СУС316).

Водич за избор:

#40 (грубо): велике чврсте материје, муљ, рударство.

#60 (средња): општа индустријска филтрација.

#100 (фино): хемијска обрада, умерена филтрација.

#150-#200 (веома фино): фармацеутске, високе чистоће, примене у храни.

Виша мрежа обезбеђује финију филтрацију али већи пад притиска. За пуњење тешких чврстих материја, користите наменску цедиљку, мрежа за заптивке је за лагано до умерено уклањање честица.

Потребна вам је помоћ при одабиру праве мреже? Контактирајте нас са својим медијима, температуром, притиском и величином честица.

П: Која су ограничења и најчешће грешке?

О: Температура: -180°Ц до +200°Ц континуирани рад.

Притисак: До 6,4 МПа (64 бара), зависи од дебљине и дизајна.

Хемијски: ПТФЕ пХ 0-14 — СУС316 мрежа подноси већину киселина, алкалија и растварача.

Три уобичајене грешке:

(1) Коришћење заптивке за сито за пуњење тешких чврстих материја, зачепљење мреже, пораст притиска и заптивка може да поквари. Користите наменску цедиљку за тешке чврсте материје.

(2) Одабир погрешне величине мреже: превише фина узрокује пад притиска; превише грубо пропушта честице.

(3) Игнорисање периодичне провере: филтери се временом могу олабавити или оштетити; редовно прегледати.
