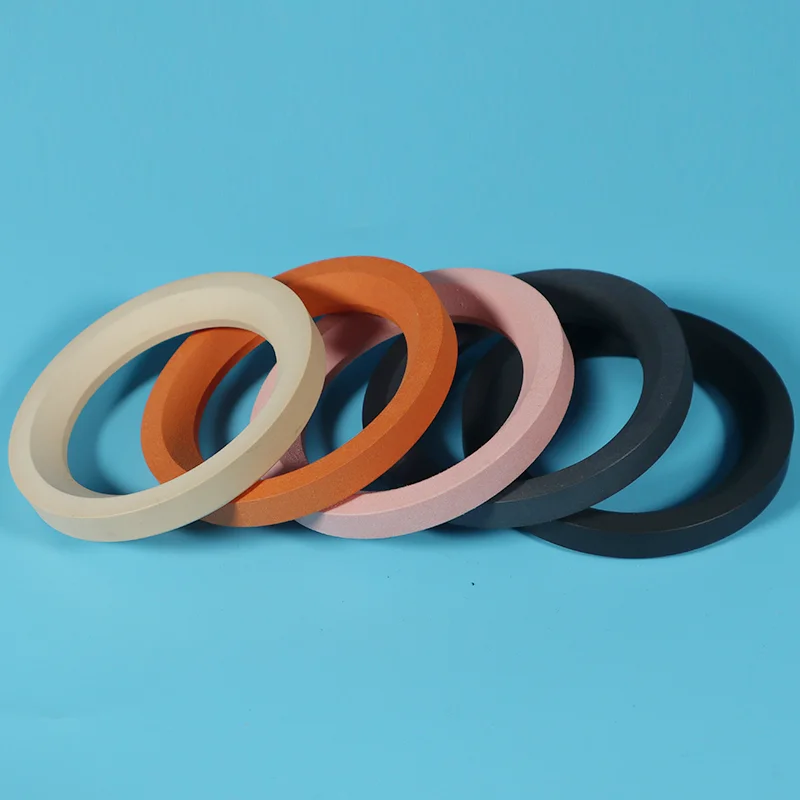

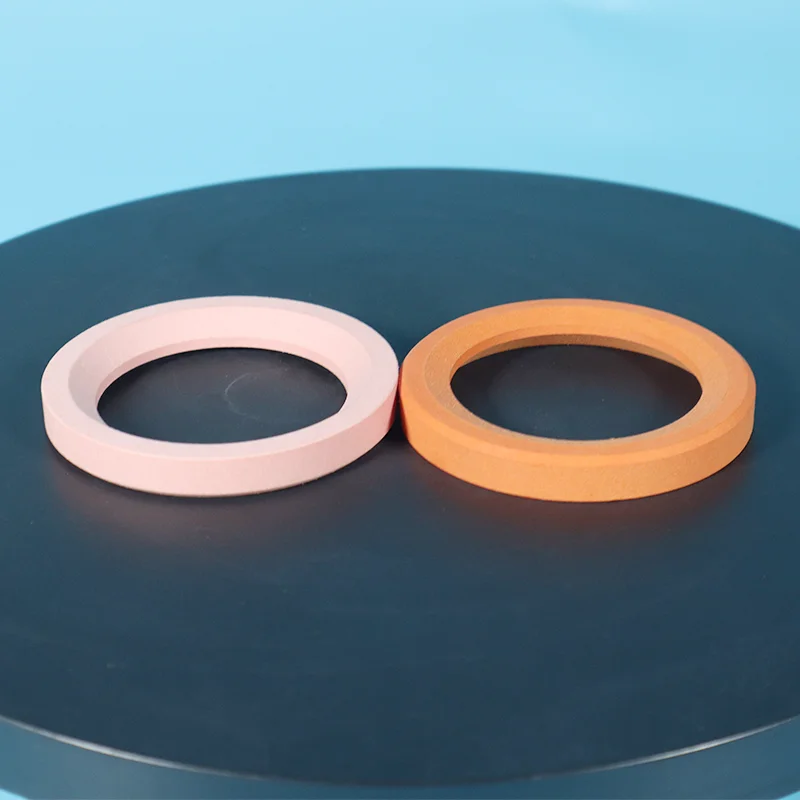

Напуњено модификовано ПТФЕ седиште вентила

Тражите прилагођено решење пуњеног модификованог ПТФЕ вентила по конкурентној цени? Таифно је поуздан произвођач и идеалан дугорочни партнер. Овај производ је прецизно обликована заптивна компонента инсталирана на интерфејсу између тела вентила и кугле, лептир диска или чепа; нуди побољшану отпорност на хабање, смањену деформацију пузања и повећану отпорност на продирање.

Пошаљи упит

Опис производа

Напуњена модификована ПТФЕ седишта вентила су прецизно произведена уградњом стаклених влакана, угљеничних влакана или напредних модификованих смола, чиме се повећава механичка чврстоћа и стабилност димензија без угрожавања хемијске отпорности.

Таифно је специјализовани произвођач са сопственим могућностима истраживања и развоја и производње. Наши производи су у складу са више међународних сертификата, укључујући ЦЕ и ФДА стандарде, и доступни су у различитим модификованим спецификацијама, као што су пуњени стакленим влакнима, пуњени угљеничним влакнима, пуњени молибден дисулфидом (МоС₂) и ТФМ™-модификовани разреди.

Filled Modified PTFE Valve Seat

Зашто одабрати пуњена модификована ПТФЕ седишта вентила?

Виргин ПТФЕ проблем

Виргин ПТФЕ ограничење	Зашто се то дешава	Како то поправља модификовани ПТФЕ
Деформише се под оптерећењем	ПТФЕ је мекан — хладан ток (пузање) под сталним притиском	Пунила повећавају крутост и отпорност на пузање — дуже задржавају облик
Брзо се носи	Меки материјал — абразиви секу заптивну површину	Тврђа пунила (стакло, угљеник) побољшавају отпорност на хабање
Пропуштање кроз печат	Дјевичански ПТФЕ има микро-празнине — хемикалије временом продиру	Модификоване смоле (попут ТФМ™) имају гушћу структуру — нижу брзину пропусности
Отицање и контракција	Топлотна експанзија — несавршено заптивање у температурним циклусима	Боља стабилност димензија — одржава заптивност током температурних промена
Ограничена способност притиска	Меко — екструдира под високим притиском (<70 бара)	Руковање до 414 бара — погодно за услуге високог притиска

Три основне предности

1. Повећана отпорност на пузање

Стандардни ПТФЕ се трајно деформише под сталним оптерећењем, што доводи до цурења и честе замене. Модификована ПТФЕ једињења, укључујући ТФМ™ модификоване смоле и пуњене стаклом/угљиком, отпорне су на деформацију под оптерећењем и одржавају силу заптивања током дужег рада. Резултат је седиште вентила које дуже задржава обртни момент и чвршће затвара.

2. Супериорна отпорност на хабање

Седишта вентила у абразивним медијима, кашама, песку или кристализирајућим течностима, брзо се троше. ПТФЕ пуњен стаклом нуди повећану чврстоћу и крутост на притисак, док слојеви пуњени угљеником обезбеђују ниско трење и расипање топлоте. Побољшања отпорности на хабање могу продужити радни век 3-5 пута дужи од чистог ПТФЕ.

3. Нижа брзина пропусности

У критичним хемијским услугама, медији могу полако да продиру кроз неисправан ПТФЕ, нападајући тело вентила или бежећи у атмосферу. Модификоване ПТФЕ смоле попут ТФМ™ ПТФЕ имају гушћу полимерну структуру, значајно смањујући пропусност и побољшавајући интегритет заптивача.

Поређење: Модификовани ПТФЕ наспрам Девичан ПТФЕ

Поређење трошкова и учинка

Материјал	Најбоље за	Цена (почетна)	Радни век у тешким условима	Укупни трошкови (3 године)
Виргин ПТФЕ	Чисте хемикалије, низак притисак (<70 бара), ФДА апликације	$ (1к)	6-12 месеци	$$$$ (3-6 замена)
ПТФЕ пуњен стаклом	Абразивни медији, високо оптерећење, средњи притисак	$$ (1,5к)	3-5 година	$$ (1 замена)
ПТФЕ испуњен угљеником	Велика брзина, расипање топлоте, мало трење	$$ (1,6к)	3-5 година	$$ (1 замена)
ТФМ™ модификовани ПТФЕ	Осетљив на пермеацију, термички циклус, висок притисак	$$$ (2,5к)	5+ година	$ (нула замена)

Кључни увид: Виргин ПТФЕ кошта мање унапред — али ако га замените сваких 6-12 месеци, кумулативна цена делова + рада + застоја брзо премашује цену модификованог ПТФЕ седишта које траје 3-5 година.

Поређење перформанси

Имовина	Виргин ПТФЕ	Гласс-Филлед	Царбон-Филлед	ТФМ™ Модифиед
Температурни опсег	-180°Ц до +200°Ц	-180°Ц до +200°Ц	-180°Ц до +200°Ц	-180°Ц до +200°Ц
Отпорност на пузање	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Отпорност на хабање	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Отпорност на хемикалије	★★★★★	★★★★☆	★★★★☆	★★★★★
Пермеатион Ресистанце	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
ФДА Цомплиант	✅ Да	❌ Не	❌ Не	✅ Да

Апликације

Примари Индустриес

Индустрија	Апликација	Препоручена оцена
Хемијска обрада	Кугласти вентили, контролни вентили за руковање киселинама, растварачима, каустицима	Виргин ПТФЕ или ТФМ™ модификован
Нафта и гас	Кугласти вентили високог притиска, опрема за бушотине, цевоводи	ПТФЕ пуњени стаклом или угљеником
целулоза и папир	Абразивни вентили, вентили дигестора	ПТФЕ пуњен стаклом
Храна и пиће	Санитарни вентили, опрема за пуњење	Виргин ПТФЕ (одобрено од стране ФДА)
Пхармацеутицал	Стерилна обрада, производња АПИ-ја	Виргин ПТФЕ или ТФМ™ модификован (ФДА/УСП)
Семицондуцтор	Хемијска дистрибуција високе чистоће	Виргин ПТФЕ високе чистоће
Повер Генератион	Парни системи, вентили за расхладну воду	ТФМ™ модификован или ПЦТФЕ
Хидроген Сервице	Криогени течни водоник, гасовити водоник под високим притиском	ПЦТФЕ (криогени), Виргин ПТФЕ (ниска порозност)

Типична опрема

Плутајући и кугласти вентили постављени на клин

Лептир вентили

Засун и глобусни вентил

Чеп вентили

Контролни вентили и пригушни вентили

Реал-Ворлд Апплицатионс

Студија случаја 1: 4к продужење радног века са модификованим ПТФЕ-ом

Изазов: Хемијска фабрика је мењала седишта ПТФЕ вентила на контролним вентилима који су радили са агресивном киселином сваких 8-10 месеци због деформације пузања и цурења. Застоји ради замене коштају 5.000 долара по вентилу по догађају.

Решење: Прешао на ТФМ™ модификована ПТФЕ седишта са побољшаном отпорношћу на пузање и стабилношћу димензија.

Резултат: Седишта су трајала више од 3 године, 4к дуже од чистог ПТФЕ. Елиминисана 3 догађаја замене по вентилу.

Укупна уштеда: 15.000 УСД по вентилу током 3 године, плус смањени ризици за рад и безбедност.

Студија случаја 2: Решен проблем пермеације кугличног вентила

Изазов: Купац произвођача кугличних вентила је користио седишта вентила од ПТФЕ која нису пружала довољну отпорност на деформацију, хабање и пропусност. ПТФЕ је такође имао тенденцију да набубри и скупља, чинећи несавршено заптивање.

Произвођач је сарађивао са стручњацима за материјале како би променио материјал седишта вентила у ТФМ™ модификовани ПТФЕ, који је нудио много већу отпорност на деформацију и нижу стопу пропусности од стандардног ПТФЕ.

Материјал је такође пружио глаткију завршну обраду површине, смањујући трење и побољшавајући заптивку између куглице и седишта.

Резултат: Ново седиште је нудило бољу отпорност на продирање, побољшану стабилност димензија и побољшани структурални интегритет. Произвођач сада производи ова седишта вентила у величинама од ¾ до 54 инча у пречнику, са применама у хемијској преради, етанолу, нафти и гасу, железничкој, папирној и прехрамбеној индустрији.

Студија случаја 3: ПТФЕ пуњен стаклом за сервис стајњака

Изазов: Операција рударства је била замена седишта вентила сваких 4-6 недеља на вентилима за мешавину који рукују абразивним честицама руде. Неискоришћена ПТФЕ седишта су се брзо трошила, узрокујући честе прекиде производње.

Решење: Надограђена на ПТФЕ седишта пуњена стаклом са побољшаном отпорношћу на хабање и чврстоћом.

Резултат: Седишта су трајала 8 месеци, 8 пута дуже од чистог ПТФЕ. Време продужења производње значајно се повећало. Интервали одржавања су продужени од недеља до месеци.

Напомена: Стварни резултати случаја варирају у зависности од услова примене. Контактирајте нас за препоруке за специфичне апликације.

Factory Factory Factory Factory

Техничке спецификације

Параметар	Виргин ПТФЕ	Гласс-Филлед	Царбон-Филлед	ТФМ™ Модифиед
Температурни опсег	-180°Ц до +200°Ц	-180°Ц до +200°Ц	-180°Ц до +200°Ц	-180°Ц до +200°Ц
Максимални притисак	70 бара	Класа 800	Класа 800	Класа 800+
Отпорност на хемикалије	пХ 0-14	Одличан (не ХФ/алкални)	Одлично (не оксиданти)	пХ 0-14
ФДА Цомплиант	✅ Да	❌ Не	❌ Не	✅ Да
Боја	Бела	Сиво-бело	Црно	Бела

Опције квалитета материјала

Оцена	Најбоље за	Кључна предност	Хемијско ограничење
Виргин ПТФЕ	Чисте хемикалије, ФДА апликације, низак притисак	Најмање трење, универзална хемијска отпорност, најнижа цена	Деформише се под оптерећењем — није за висок притисак/абразиве
15-25% пуњено стаклом	Абразивни медији, високо оптерећење, каша	Повећана чврстоћа, крутост, отпорност на хабање	Није за флуороводоничну киселину, јаке алкалије
Царбон-Филлед	Велика брзина, рад на суво, дисипација топлоте	Одлична топлотна проводљивост, ниско трење	Није за јаке оксидаторе
ТФМ™ модификовани ПТФЕ	Критичне хемијске услуге осетљиве на пермеацију	Гушћа структура, бољи опоравак од стреса, мања пермеација	Виша цена, захтева специјализовану обраду

Зашто одабрати Таифно?

Материјал од 100% девичанске смоле — без поновног млевења, без рециклираног материјала. Доследан квалитет, серија за серијом.

Потпуна следљивост — Свака серија је следљива од сировог материјала до готовог производа. Сертификати материјала доступни на захтев.

Прецизна обрада — Седишта су прецизно обрађена до уских толеранција (доступна прецизност од 0,1 мм) помоћу ЦНЦ стругова.

ИСО сертификован — Производни процеси сертификовани према ИСО системима управљања квалитетом.

Доступне класе усаглашене са ФДА — Виргин ПТФЕ и одабрани модификовани слојеви испуњавају захтеве ФДА 21 ЦФР 177.1550.

Подршка за прилагођени дизајн — Инжењерска подршка за оптимизацију геометрије седишта за ваш специфични дизајн вентила.

Test Test Test Test

ФАК

П: Шта је испуњено модификовано седиште вентила од ПТФЕ и када треба да надоградим са првобитног ПТФЕ?

О: Модификована ПТФЕ седишта вентила додају пунила као што су стаклена влакна, угљеник или напредне смоле да би се побољшала механичка чврстоћа, отпорност на пузање и отпорност на хабање уз очување хемијске отпорности ПТФЕ-а.

Надоградите када: Ваша тренутна необрађена ПТФЕ седишта се деформишу под притиском, прерано се троше или дозвољавају продирање медија. У овим случајевима, модификовани ПТФЕ може продужити радни век 3-5к, смањујући време застоја и укупне трошкове.

П: Стаклено пуњено у односу на пуњено угљеником у односу на ТФМ™ модификовано, која класа одговара мом вентилу?

О: Три разреда, три различите апликације:

Испуњени стаклом: абразивни медији, каша, велико оптерећење, највећа отпорност на хабање и чврстоћа. Није за ХФ или јаке алкалије.

Пун угљена: Велика брзина, рад на суво, расипање топлоте, најбоља топлотна проводљивост и ниско трење. Није за јаке оксидаторе.

ТФМ™ модификован: Осетљив на пропусност, термички циклус, критичне хемијске услуге, гушћа структура, бољи опоравак од стреса. Виша цена, али најдужи радни век.

Брзо правило:

Потребна вам је отпорност на хабање? Испуњен стаклом.

Треба вам расипање топлоте? Испуњено угљеником.

Потребна вам је контрола пермеације и дуг живот? ТФМ™.

П: Која су ограничења и најчешћа грешка у инсталацији?

О: Температура: -180°Ц до +200°Ц (зависно од степена).

Притисак: до 414 бара — зависи од дизајна и материјала.

Хемијске границе:

Пуњење стаклом: Није за ХФ или јаке алкалије — стакло реагује

Пуњење угљеника: Није за јаке оксидаторе — угљеник оксидира

Виргин ПТФЕ & ТФМ™: Није за растопљене алкалне метале или гас флуора

Најчешћа грешка: Прекомпресија. Модификовани ПТФЕ је тврђи од оригиналног ПТФЕ и захтева прецизну силу седења. Превише компресије оштећује седиште; премало изазива цурење.
