ПТФЕ сет за паковање

Изаберите Таифно за висококвалитетне ПТФЕ сетове паковања; ми смо кинески произвођач са преко 20 година искуства у индустрији. Дизајниран посебно за динамичке осовине, овај производ аутоматски компензује хабање и поново се затеже, нудећи радни век од неколико година док ефикасно издржава притисак, кретање и хемијске медије.

Пошаљи упит

Опис производа

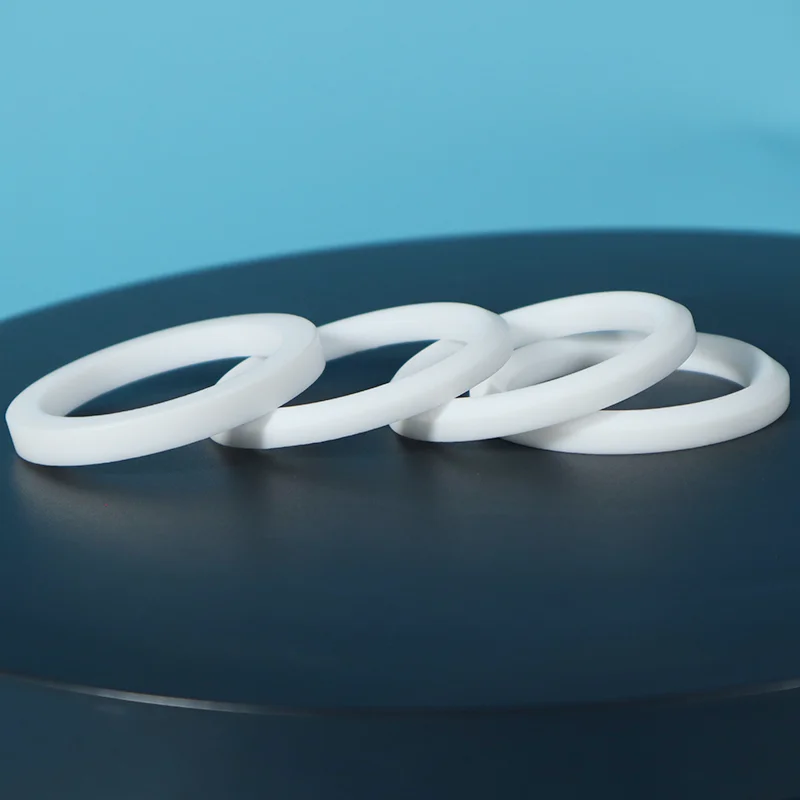

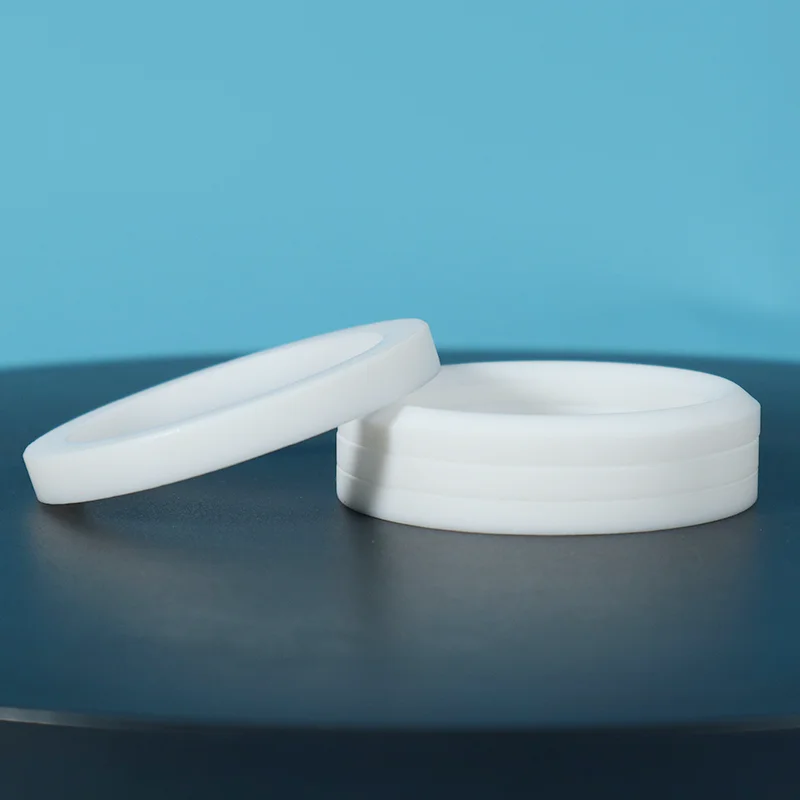

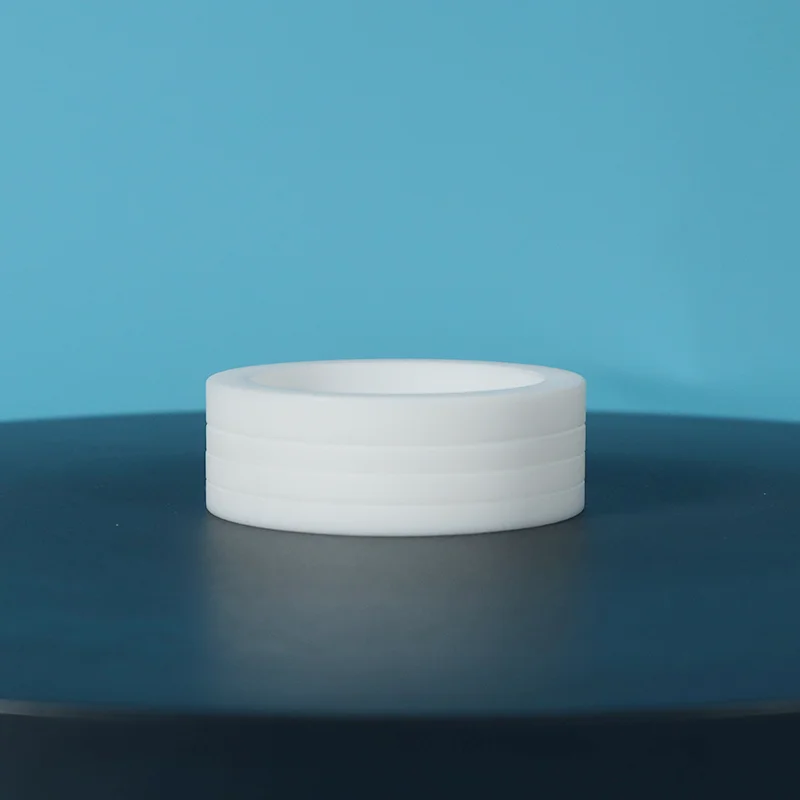

ПТФЕ сет за паковање који производи Таифно састоји се од сета ПТФЕ заптивних прстенова, укључујући горњи адаптерски прстен, међупрстенове у облику слова В и доњи адаптерски прстен, дизајниран за уградњу у кутију за пуњење.

Погодан је за температурни опсег од -180°Ц до +200°Ц, подноси притиске до 500 бара, покрива пХ опсег од 0-14 и подржава линеарне брзине до 5 м/с.

PTFE Packing Set

Зашто одабрати ПТФЕ сет за паковање?

Проблем са О-прстеном	Зашто се то дешава	Како сет за паковање то поправља
Цурење на покретним вратилима	О-прстенови су статичке заптивке — дизајниране за фиксне жлебове, а не за кретање осовине	В-прстенови су динамични — усне заптивке се померају са осовином
Не може се подесити	Једном инсталирана, сила заптивања је фиксирана	Поново затегните матицу заптивке како дође до хабања — без растављања
Не успева у хемикалијама	Гума бубри, стврдњава или деградира	ПТФЕ је хемијски инертан — пХ 0-14
Замена сваких неколико месеци	Компресиони сет — гума се трајно деформише	ПТФЕ нема компресију — траје годинама
Температура ограничена	Гума се стврдне на хладноћи, омекшава на топлоти	-180°Ц до +200°Ц — криогена за стерилизацију

Проблем О-прстена

Три основне предности

1. Подесива сила заптивања: О-прстенови су фиксни — када се једном уграде, сила заптивања се не може подесити. ПТФЕ сетови паковања се могу поново затегнути. Како се паковање временом троши, једноставно затегните матицу заптивке да бисте вратили перформансе заптивања. Нема потребе за растављањем.

2. Динамичко заптивање за покретна вратила: О-прстенови су статичке заптивке — заптиве у једном фиксном жлебу и отказују када се осовина помера. ПТФЕ В-прстенови су дизајнирани посебно за реципрочно и споро ротационо кретање — усне заптивке се померају са осовином, одржавајући контакт под притиском.

3. Заптивање под притиском: Геометрија у облику слова В је пројектована да буде под притиском: како се притисак у систему повећава, она чвршће притиска заптивне усне на шипку и кућиште, аутоматски повећавајући ефикасност заптивања.

Предност материјала

Имовина	ПТФЕ сет за паковање
Отпорност на хемикалије	пХ 0-14 — практично универзалан
Температурни опсег	-180°Ц до +200°Ц
Коефицијент трења	0,05-0,20 — најниже од свих чврстих материјала
Самоподмазујући	Да — није потребно спољно подмазивање
Оцене у складу са ФДА	Доступно на захтев
Цомпрессион Сет	Нема — ПТФЕ се не веже као гума

Поређење: Сет за паковање наспрам О-прстена и композитне заптивке

Феатуре	ПТФЕ В-прстен паковање	О-прстен	ПТФЕ композитна заптивка
Тип заптивања	Динамичан — направљен за покретне осовине	Статички — само фиксни жлеб	Динамичан — велика брзина
Подесиво?	✅ Да — може се поново затегнути	❌ Не — поправљено	❌ Не — поправљено
Температурни опсег	-180°Ц до +200°Ц	Гума ограничена	-180°Ц до +200°Ц
Опсег притиска	До 500 бара	Умерено	До 500 бара
Отпорност на хемикалије	★★★★★	★★☆☆☆	★★★★★
Толеранција покрета осовине	Високо — решава неусклађеност	Лоше — не ради на покретним вратилима	Умерено — осетљиво на поравнање
Животни век у тешкој служби	Године	месеци	Године
Цена (почетна)	$$$	$	$$$
Цена (укупно власништво)	Најниже	Највиша	Умерено
Апликација	Тешка оптерећења, мала брзина, тешки услови	Само статичко заптивање	Велика брзина, мало трење

Апликације

Примари Индустриес

Индустрија	Апликација
Хемијска обрада	Стабљика вентила, хемијске пумпе, реактори — киселине, растварачи, каустици
Нафта и гас	Контролни вентили, засуни, БОП — доступни су НАЦЕ/АПИ разреди
Пхармацеутицал	Стерилна обрада, производња лекова — доступне су ФДА/УСП оцене
Храна и пиће	Хигијенски вентили, опрема за пуњење — чисти ПТФЕ у складу са ФДА
Повер Генератион	Високотемпературни парни системи, заптивке турбина
Семицондуцтор	Дистрибуција хемикалија високе чистоће, опрема за чисте собе
Генерал Индустриал	Хидрауличне пресе, машине за бризгање, компресори, миксери, мешалице

Типична опрема

Контролни и изолациони вентили

Засуни, куглични вентили, куглични вентили

Клипне пумпе

Центрифугалне пумпе (споро ротирајуће)

Хидраулични цилиндри и актуатори

Компресори

Мешалице и мешалице

Ковачке пресе, машине за бризгање

Factory Factory Factory Factory

Реал-Ворлд Апплицатионс

Студија случаја 1: Паковање стабла вентила хемијског постројења

Изазов: Хемијско постројење које рукује агресивном киселином на 150°Ц заменило је О-прстенове на вретену контролног вентила свака 2-3 месеца — што је изазвало скупе застоје и забринутост за безбедност.

Решење: Паковање са В-прстеновима од ПТФЕ са квалитетом пуњеним угљеником. Инсталиран са препорученим спецификацијама обртног момента.

Резултат: Нула цурења током 18 месеци. Паковање је поново затегнуто два пута током планираног одржавања. 80% смањење трошкова одржавања и застоја.

Студија случаја 2: Паковање пумпе за стајњак

Изазов: Пумпа за суспензију која рукује абразивним медијима истрошила је стандардно паковање сваких 4-6 недеља, што је захтевало честе прекиде производње.

Решење: Паковање од ПТФЕ пуњеног стаклом са прстеновима против екструзије.

Резултат: Паковање је трајало 8 месеци — 8 пута дуже од претходног решења. Интервали одржавања продужени. Време продужења производње значајно је побољшано.

Студија случаја 3: Усклађеност са фугитивним емисијама

Изазов: Постројење за прераду природног гаса потребно да би се испунили ИСО 15848 стандарди фугитивних емисија на критичним контролним вентилима.

Решење: Паковање са ниским емисијама на бази ПТФЕ са власничким пакетом за подмазивање, тестирано према ИСО 15848.

Резултат: Положена усклађеност са емисијама. Стопе цурења знатно испод дозвољених граница. Дугорочне перформансе верификоване кроз континуирано праћење.

Напомена: Стварни резултати случаја варирају у зависности од услова примене. Контактирајте нас за препоруке за специфичне апликације.

Техничке спецификације

Параметар	Валуе
Температурни опсег	-180°Ц до +200°Ц (ПТФЕ), до +315°Ц (модификоване класе)
Радни притисак	До 500 бара (50 МПа) — зависи од дизајна и резервних прстенова
Максимална брзина	< 5 м/с (узвратно)
пХ опсег	0-14 (искључујући растопљене алкалне метале, једињења флуора)
Опције материјала	Виргин ПТФЕ, пуњен угљиком, пуњен стаклом, пуњен МоС₂
Стандарди	АПИ 6А, НАЦЕ, НОРСОК М-710 (доступно)
Диаметер Ранге	Прилагођено: 3мм до 1000мм+

Опције квалитета материјала

Оцена	Најбоље за	Лимит
Виргин ПТФЕ	Чисте хемикалије, ФДА апликације, опште услуге — најниже трење	Мања отпорност на хабање — није за абразиве
ПТФЕ испуњен угљеником	Велика брзина, расипање топлоте, ниско трење — где се топлота накупља	Није за јаке оксидаторе
ПТФЕ пуњен стаклом	Абразивни медији, велико оптерећење, отпорност на хабање — где су присутне честице	Може имати меке осовине — користите каљену осовину или чахуру
ПТФЕ пуњен МоС₂	Лепљиви медији, мали обртни момент, побољшано подмазивање — где се медији лепе	Није за оксидационе киселине

Осигурање квалитета

100% девичански ПТФЕ материјал — без поновног млевења, без рециклираног материјала. Доследан квалитет, серија за серијом.

Потпуна следљивост — Свака серија је следљива од сировог материјала до готовог производа. Сертификати материјала доступни на захтев.

Прецизно обликовање — Сваки прстен за паковање је прецизно изливен или машински обрађен према уским толеранцијама.

Смернице за инсталацију — Детаљна упутства за инсталацију и спецификације обртног момента уз сваку поруџбину.

ИСО систем квалитета — Производни процеси прате међународне стандарде квалитета.

Доступне ФДА оцене — ФДА усаглашене и УСП класе ВИ оцене за примену у храни и фармацији.

Test Test Test Test

ФАК

П: Шта је ПТФЕ сет за паковање и како функционише?

О: То је гомила ПТФЕ прстенова, горњи адаптер, средњи прстенови у облику слова В, доњи адаптер, уграђен у кутију за пуњење.

Када се завршна матица затегне, В-прстенови се шире радијално према вратилу и кућишту. Системски притисак додатно подстиче заптивне усне, чвршће заптивање како притисак расте. Само-енергизирање. Поново затегнути како дође до хабања.

П: Комплет за паковање у односу на О-прстен, када треба да променим?

О: Пребаците када О-прстенови стално покваре, на покретним вратилима, под флуктуацијама притиска или у агресивним хемикалијама.

О-прстенови су статични, заптивају у фиксним жљебовима. Комплети за паковање су динамични, подесиви, поново затезни и направљени за покретне делове.

Поређење трошкова: О-прстенови коштају мање унапред. Али ако их замените свака 3 месеца, један комплет за паковање који траје 3-5 година штеди вам велику количину америчких долара у деловима, раду и застоју.

П: Која су ограничења и најчешћа грешка у инсталацији?

О: Температура: -180°Ц до +200°Ц (до +315°Ц модификовано).

Притисак: до 500 бара. Брзина: < 5 м/с.

Најчешћа грешка: претерано затезање жлезде. ПТФЕ је мекан, прекомерна компресија узрокује хладан проток, деформише прстенове и ствара цурење уместо заптивања. Користите момент кључ. Затегните у корацима.

Пратите наш водич за инсталацију, који је приложен уз сваку поруџбину.
