ПТФЕ гумена заптивка коверте са линијом воденог жига

Таифно је поуздана фабрика са 20+ година искуства у индустрији, наша гума за ПТФЕ омотач са линијом воденог жига комбинује хемијску отпорност ПТФЕ-а са флексибилношћу и обнављањем гуменог језгра. Доступан са ЕПДМ, НБР, силиконом и ФКМ језгром, погодан за хемијску обраду, системе цевовода и апликације које захтевају и отпорност на корозију и флексибилне перформансе заптивања.

Пошаљи упит

Опис производа

Гумени заптивач ПТФЕ омотача са линијом воденог жига је гумено језгро потпуно инкапсулирано у ПТФЕ, са узорком воденог таласања (назубљеним) на површини заптивања. ПТФЕ премаз пружа универзалну хемијску отпорност (пХ 0-14). Водена површина је кључна, она обезбеђује поуздано заптивање при малом обртном моменту, спречавајући оштећење прирубница на стакленим и пластичним прирубницама.

Пошаљите величину прирубнице, медије и температуру у Таифно, ми можемо понудити прилагођена решења и фабричке директне цене.

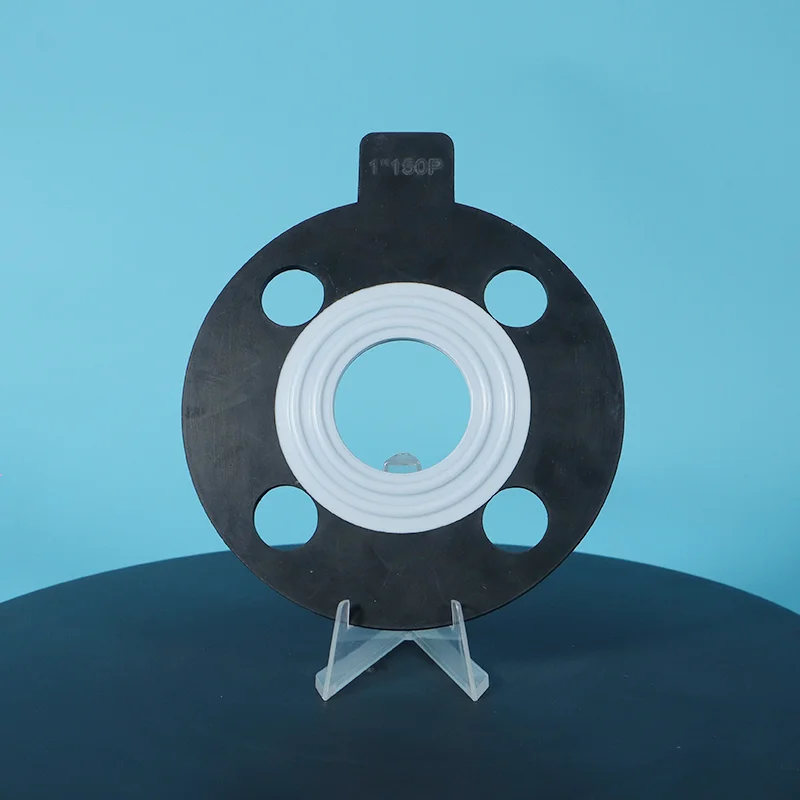

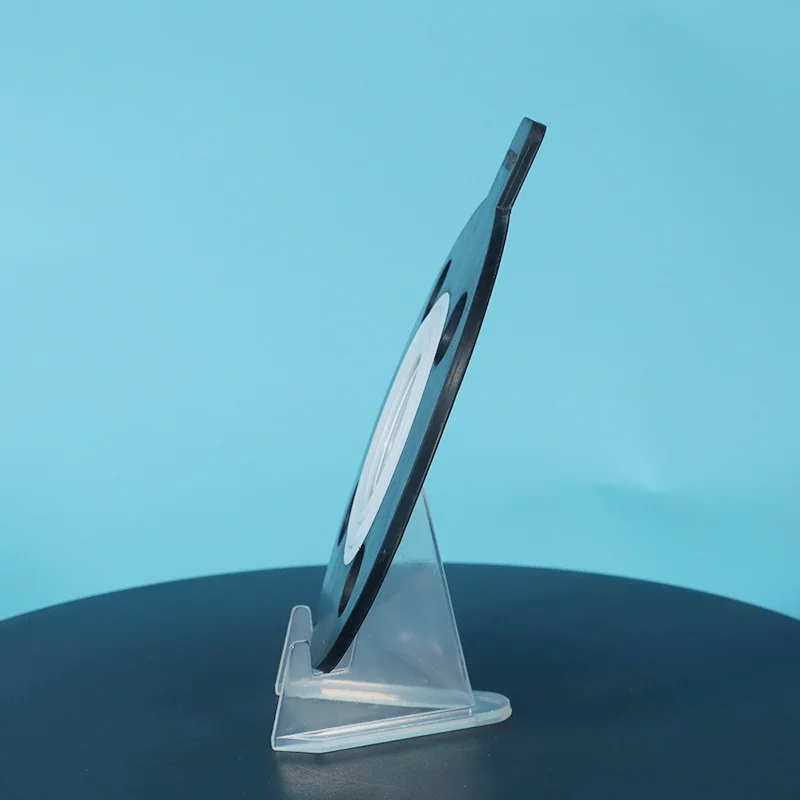

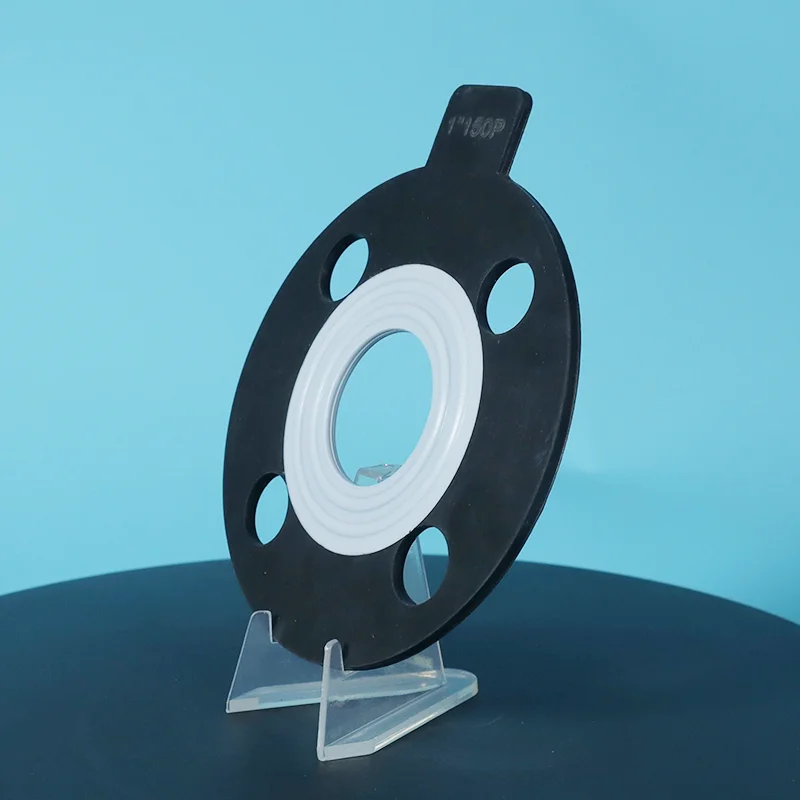

PTFE Envelope Rubber Gasket With Watermark Line

Шта је ПТФЕ гумена заптивка коверте са линијом воденог жига?

Заптивка обложена ПТФЕ гумом је композитна заптивна заптивка која се састоји од гуменог језгра потпуно обложеног ПТФЕ премазом, са воденим таласастим (назубљеним) узорком на површини заптивања. Овај дизајн комбинује компресибилност гуме са хемијском отпорношћу ПТФЕ-а и заптивним захватом назубљене површине.

Структура:

Гумено језгро: обезбеђује компресибилност, опоравак и усклађеност са неравним прирубницама

ПТФЕ премаз: обезбеђује универзалну хемијску отпорност (пХ 0-14), нелепљиву површину и спречава контаминацију медија

Водена површина која се таласа: Назубљени узорак на заптивној површини обезбеђује поуздано приањање за заптивање под малим обртним моментом завртња — спречава клизање и смањује захтеве оптерећења завртња

Кључне карактеристике:

Заптивање са малим обртним моментом: површина таласања воде захвата површину прирубнице са мањим оптерећењем завртња од глатког ПТФЕ, штити ломљиве прирубнице

Погодно за прирубнице: Меко гумено језгро и ПТФЕ премаз штите прирубнице обложене стаклом, пластику и ФРП

Отпорност на хемикалије: ПТФЕ премаз пружа отпорност на пХ 0-14, штити гумено језгро од хемијског напада

Компресибилност: Гумено језгро испуњава неправилности прирубница и компензује опуштање вијака

Водич за поређење и избор

ПТФЕ пресвучен гумом наспрам проширеног ПТФЕ-а наспрам чврстог ПТФЕ-а против заптивке омотача

Феатуре	ПТФЕ гумом обложен	Проширени ПТФЕ (еПТФЕ)	Чврсти ПТФЕ	Енвелопе Гаскет
компресибилност	★★★★★ одличан	★★★★★ одличан	★★☆☆☆ јадан	★★★☆☆ умерено
Опоравак	★★★★★ одличан	★★★★☆ добро	★★☆☆☆ јадан	★★★☆☆ умерено
Заптивање са малим обртним моментом	★★★★★ water ripple grip	★★★★☆ конформабилан	★★☆☆☆	★★★☆☆
Отпорност на хемикалије	★★★★☆ ПТФЕ премаз	★★★★★ пХ 0-14	★★★★★	★★★★☆
Температурни опсег	-180°Ц до +200°Ц	-196°Ц до +200°Ц	-180°Ц до +200°Ц	До +260°Ц
ФДА Цомплиант	✅ Да (ЕПДМ/силикон)	✅ Да	✅ Да	⚠ Зависи од пунила
Најбоље за	Мали обртни момент, прирубнице обложене стаклом, пластичне прирубнице	Оштећене прирубнице, мали обртни момент, хемијски сервис	Чисте хемикалије, глатке прирубнице	Општа хемијска служба

Водич за брзи избор

Ако је ваша пријава...	Изаберите...	Зашто
Прирубнице обложене стаклом, пластичне прирубнице — потребан је мали обртни момент + хемијска отпорност	ПТФЕ гумом обложен	Водена површина таласа обезбеђује заптивање са малим обртним моментом, гумено језгро штити прирубнице
Оштећене или искривљене прирубнице — потребна је усклађеност + хемијска отпорност	Проширени ПТФЕ	Одговара неправилностима, чисти ПТФЕ
Чисте хемикалије, глатке прирубнице, максимална хемијска чистоћа	Чврсти ПТФЕ	Максимална хемијска отпорност, без гуменог језгра
Општи хемијски сервис + умерена компресибилност	Енвелопе Гаскет	Добар баланс хемијске отпорности + компресибилности

Доступне опције са гуменим језгром

Гумени материјал	Температурна граница	Најбоље за	ФДА Цомплиант
ЕПДМ	-40°Ц до +120°Ц	Вода, пара, благе хемикалије	✅ Да
НБР (нитрил)	-30°Ц до +100°Ц	Уља, горива, хидрауличне течности	❌ Не
Силикон	-60°Ц до +200°Ц	Висока температура, контакт са храном	✅ Да
ФКМ (Витон)	-20°Ц до +200°Ц	Агресивне хемикалије, висока температура, уља	❌ Не

Примарне апликације

Индустрија	Апликација	Зашто ова заптивка
Опрема обложена стаклом	Реактори обложени стаклом, посуде	Низак обртни момент, нежан на крхким површинама
Пластичне и ФРП прирубнице	Пластични цевоводи, ФРП опрема	Низак обртни момент спречава оштећење прирубнице
Хемијска обрада	Неравне прирубнице, прикључци пумпе	Гумено језгро одговара неправилностима
Храна и пиће	Санитарни прикључци — у складу са ФДА	Доступни материјали усаглашени са ФДА
Третман воде	Водовод, благе хемијске услуге	ЕПДМ језгро + ПТФЕ премаз

Factory Factory Factory Factory

Техничке спецификације

Особине заптивке обложене ПТФЕ гумом

Параметар	Валуе
Температурни опсег	-180°Ц до +200°Ц (зависи од гуменог језгра)
пХ опсег	0-14, ПТФЕ премаз пружа универзалну отпорност
Опције гуменог језгра	ЕПДМ, НБР, силикон, ФКМ
Дебљина ПТФЕ премаза	0,5-1,0 мм (типично)
Сурфаце Паттерн	Водена таласаста / назубљена површина
ФДА Цомплиант	Да (ЕПДМ, разреди силикона)
Опсег величина	Стандардне величине прирубница и прилагођене димензије

Осигурање квалитета

100% девичанска ПТФЕ смола — доследан квалитет, серија за серијом

Премиум Руббер Цоре — висококвалитетни еластомери са потпуном следљивошћу

Потпуна инкапсулација — ПТФЕ у потпуности покрива гумено језгро — нема изложене гуме

Доступне оцене усаглашене са ФДА — ЕПДМ и силиконски разреди испуњавају захтеве ФДА

Потпуна следљивост — сертификати о материјалу доступни на захтев

Прилагођене величине — доступне у стандардним величинама прирубница и прилагођеним димензијама

Време испоруке — стандардне величине 5-10 дана; прилагођене величине 10-15 дана

Test Test Test Test

Студија случаја

У фабрици за производњу пестицида у Џеђиангу, реактор обложен стаклом је био подвргнут захтевним условима хемијске обраде, са дневним циклусом притиска између -0,09 МПа вакуума и 0,8 МПа притиска азота.

Због поновљених флуктуација вакуума и позитивног притиска, оригиналне заптивке су патиле од недовољног опоравка и опуштања напона заптивања, што је резултирало честим кваровима у заптивачима и проблемима са цурењем који су утицали на континуирану производњу.

Да би се испунили захтеви за хемијску отпорност, опоравак од компресије и перформансе динамичког заптивања, заптивке са гуменим језгром од ПТФЕ инкапсулиране са назубљеном површином за заптивање су уграђене као решење за замену. Спољни слој ПТФЕ пружа одличну отпорност на корозивне хемикалије, док гумено језгро пружа супериорну еластичност и компензацију компресије, омогућавајући заптивку да се прилагоди поновљеним променама вакуума и притиска.

Након замене, реактор је поуздано радио више од 1 године без кварова на цурења или заптивања, значајно побољшавајући стабилност опреме и оперативну поузданост.

ФАК

П: Шта је ПТФЕ гумена заптивка коверте са линијом воденог жига и када треба да је користим?

О: Заптивка обложена ПТФЕ гумом се састоји од гуменог језгра потпуно обложеног ПТФЕ премазом, са воденим таласастим (назубљеним) површинским узорком на површини заптивања. Гумено језгро обезбеђује компресибилност и опоравак, у складу са неравним прирубницама и компензујући опуштање вијака.

ПТФЕ премаз пружа хемијску отпорност и спречава контаминацију медија. Водена површина која се таласа пружа поуздано приањање за заптивање под малим обртним моментом завртња.

Користите га када: Прирубнице обложене стаклом, пластичне прирубнице, ФРП прирубнице, потребно заптивање са малим обртним моментом, неравне или оштећене површине прирубница, апликације које захтевају и хемијску отпорност и компресибилност.

Када га НЕ користити: Екстремне температуре изнад +200°Ц (користите експандирани ПТФЕ или метални омотач), апликације где гумено језгро није компатибилно са медијумом (проверите хемијску компатибилност) или рад под високим притиском који захтева екстремну отпорност на издувавање.

П: ПТФЕ обложен гумом у односу на експандирани ПТФЕ, који да изаберем за прирубнице обложене стаклом?

О: Обе су одличне за прирубнице обложене стаклом, али служе различитим приоритетима.

ПТФЕ гумиран: гумено језгро обезбеђује максималну компресију и опоравак. Водена површина која се таласа обезбеђује заптивни прихват при најнижем обртном моменту. ПТФЕ премаз обезбеђује хемијску отпорност.

Најбоље када: Потребна вам је максимална заштита прирубнице, најмањи могући обртни момент, а материјали гумене језгре су компатибилни са вашим медијима.

Проширени ПТФЕ (еПТФЕ): чисти ПТФЕ, без гуменог језгра. Одговара неправилностима прирубница. Одлична хемијска отпорност и температурни опсег.

Најбоље када: Ваш медиј није компатибилан ни са једним гуменим језгром, потребна вам је усаглашеност са ФДА/УСП или вам је потребна шира хемијска компатибилност.

Брзо правило:

Најмањи обртни момент + компатибилност са гумом → пресвучен ПТФЕ гумом.

Хемијска компатибилност + усаглашеност са ФДА → еПТФЕ.

П: Која су ограничења — и које су најчешће грешке?

О: Температура: -180°Ц до +200°Ц (зависи од гуменог језгра).

Хемијски: пХ 0-14, ПТФЕ премаз пружа универзалну отпорност, али гумено језгро има хемијска ограничења.

Притисак: Ниже од заптивки са металним језгром, није за екстремно висок притисак.

Три уобичајене грешке:

(1) Коришћење погрешног гуменог језгра за медијум: ПТФЕ премаз штити гумено језгро, али ако је ПТФЕ оштећено, гумено језгро мора бити компатибилно са медијумом.

(2) Претерано затезање: гумено језгро је мекано; прекомерна компресија може оштетити ПТФЕ премаз; користите мали обртни момент са контролисаном инсталацијом.

(3) Прекорачење температурних ограничења: граница температуре гуменог језгра је нижа од ПТФЕ превлаке; укупну границу заптивке поставља гумено језгро, а не ПТФЕ.
