Тип А ПТФЕ заптивка коверте

Таифно је произвођач и добављач ПТФЕ заптивке омотача типа А, исплатива је алтернатива чврстом ПТФЕ-у, комбинујући широку хемијску отпорност спољашњег омотача (пХ 0–14, против киселина, алкалија и растварача) са флексибилним језгром за пуњење које побољшава компресибилност и опоравак. Овај дизајн смањује трошкове материјала док одржава поуздане перформансе заптивања у хемијским услугама ниског до средњег притиска.

Пошаљи упит

Опис производа

Ако тражите висококвалитетну ПТФЕ заптивку коверте типа А, можете одабрати Таифно као свог добављача и дугогодишњег партнера. Овај производ има мекано језгро за пуњење умотано у ПТФЕ омотач са прорезом од спољне ивице до унутрашњег отвора. Доступан у величинама до ДН500. Фактор заптивке м=2,5, минимални напон налегања и=20 МПа.

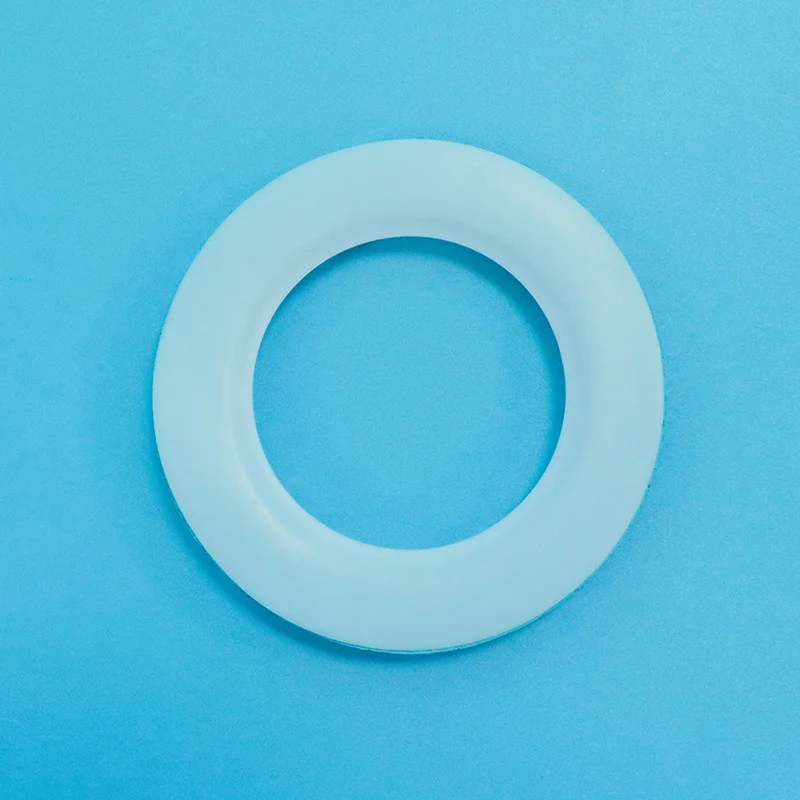

Type A PTFE Envelope Gasket

Шта је тип ПТФЕ заптивка коверте?

Заптивка омотача од ПТФЕ типа А састоји се од ПТФЕ спољашњег омотача са меким језгром за пуњење унутра. ПТФЕ омотач је прорезан од спољне ивице према унутра до унутрашњег отвора, омогућавајући уметање језгра за пуњење.

Структура:

ПТФЕ омотач: Направљен од ПТФЕ лима или цеви (обично дебљине 0,8-1,0 мм), прорезан од спољне ивице до приближно 1,5-2 мм од унутрашњег отвора

Језгро пунила: Неметални материјал као што је гумени лим без азбеста, компримована влакна или композитни лим од графита

Конструкција типа А: Дизајн прореза чини уметање језгра за пуњење једноставним — смањујући сложеност производње и трошкове

Кључне карактеристике:

ПТФЕ омотач: Пружа универзалну хемијску отпорност (пХ 0-14), нелепљиву површину и штити језгро пунила од хемијског напада

Језгро за пуњење: Обезбеђује компресибилност, еластичност и могућност прилагођавања неправилностима прирубница

Економичан: Мањи производни трошкови од типа Б или Ц – исплатив за опште хемијске услуге

Водич за поређење и избор

Тип А наспрам типа Б наспрам типа Ц против чврстог ПТФЕ

Феатуре	Тип А (прорез)	Тип Б (машински обрађен)	Тип Ц (ребрасти метал)	Чврсти ПТФЕ
Изградња	Прорез са спољне ивице	Обрађен квадратни пресек	Уметак од валовитог метала	Једноделни чврсти ПТФЕ
Филлер	Меки неметални	Меки неметални	Метал (304/316 СС)	Ниједан
Граница притиска	До 4,0 МПа	Више	Највиша	Више
Отпорност на хемикалије	★★★★☆	★★★★★	★★★★☆	★★★★★
Цост	$ — најекономичнији	$$	$$$	$$$
Најбоље за	Низак притисак, општа хемијска служба	Средњи-висок притисак, критична услуга	Висок притисак, термички циклус	Максимална хемијска отпорност
Кључна предност	Исплативо	Бољи интегритет заптивања	Отпорност на издувавање, повратна опруга	Коначна хемијска чистоћа

Водич за брзи избор

Ако је ваша пријава...	Изаберите...	Зашто
Корозивни сервис ниског притиска, опште хемикалије, економичан	Тип А	Економичан, добра хемијска отпорност
Средњи-висок притисак, критичне хемикалије	Тип Б	Бољи интегритет заптивања
Висок притисак, термички циклус, ризик од експлозије	Тип Ц	Метално језгро обезбеђује опругу
Коначна хемијска отпорност, висока чистоћа	Чврсти ПТФЕ	Нема језгра пунила, нема ризика од продирања

Примарне апликације

Индустрија	Апликација	Зашто тип А
Хемијска обрада	Прирубнице цеви, прикључци пумпе — киселине, растварачи, каустици	Отпорност на хемикалије + исплативо
Пхармацеутицал	Стерилна опрема за обраду	ПТФЕ омотач спречава контаминацију
Храна и пиће	Санитарни прикључци	ПТФЕ је у складу са ФДА, нелепљив
Нафта и гас	Корозивни водови ниског притиска	Отпорност на корозију

Factory Factory Factory Factory

Техничке спецификације

Својства заптивке коверте типа А ПТФЕ

Параметар	Валуе
Температурни опсег	До +200°Ц
Граница притиска	До 4,0 МПа (40 бара)
пХ опсег	0-14 — универзална хемијска отпорност
Дебљина омотача од ПТФЕ	0,8-1,0 мм
Фактор заптивке (м)	2.5
Минимални напон седења (и)	20 МПа
Опсег величина	До ДН500 (препоручено)
Материјал	ПТФЕ омотач + неметално језгро за пуњење

Доступне величине

Фланге Стандард	Опсег величина (ДН)	Напомене
ДИН / ЕН / ЈИС	ДН25 — ДН500	Стандардне величине на лагеру
АСМЕ / АНСИ	1" — 20"	Стандардне величине на лагеру
Прилагођене величине	Доступно на захтев	Доступне посебне димензије

Осигурање квалитета

100% девичанска ПТФЕ смола — доследан квалитет, серија за серијом

Потпуна следљивост — сертификати о материјалу доступни на захтев

Више опција за пуњење — гума без азбеста, компримована влакна, графитни композит

Прилагођене величине — доступне у стандардним величинама прирубница и прилагођеним димензијама

Време испоруке — стандардне величине на залихама (24-48 сати); прилагођене величине 5-10 дана

Test Test Test Test

ФАК

П: Када треба да користим ПТФЕ заптивку коверте типа А?

О: Заптивка омотача од ПТФЕ типа А састоји се од ПТФЕ омотача са прорезом од спољне ивице до унутрашњег отвора, са меким језгром за пуњење уметнутим унутра. ПТФЕ омотач обезбеђује универзалну хемијску отпорност (пХ 0-14), док језгро пуњења обезбеђује компресибилност и еластичност.

Користите тип А када: Потребна вам је хемијска отпорност за корозивну употребу ниског до средњег притиска (до 4,0 МПа) и цена је узета у обзир.

Када НЕ користити тип А: Услуге под високим притиском или критичне услуге где је интегритет заптивања најважнији, размислите о типу Б или Ц.

Поређење трошкова: Тип А кошта 30-50% мање од чврстих ПТФЕ заптивача исте величине, што га чини пожељним избором за опште хемијске услуге.

П: Тип А вс Тип Б вс Тип Ц, који да изаберем?

О: Тип А (прорез) је најекономичнији, најбољи за опште хемијске услуге ниског притиска.

Тип Б (машински) нуди бољи интегритет заптивања са пуним ПТФЕ омотачем и без прореза, најбоље за критичне услуге средњег високог притиска.

Тип Ц (ребрасти метал) обезбеђује највећу оцену притиска и отпорност на издувавање, најбоље за висок притисак и термичке циклусе.

Брзо правило:

До 4,0 МПа, опште хемикалије → Тип А.

Виши притисак, критична услуга → Тип Б.

Висок притисак, термички циклус, ризик од експлозије → Тип Ц.

Напомена о величини: Тип А се препоручује до ДН500; за веће пречнике, тип Ц је пожељнији.

П: Која су ограничења заптивача коверте типа А и које су најчешће грешке?

О: Температура: до +200°Ц.

Притисак: До 4,0 МПа (40 бара).

Хемијски: пХ 0-14 универзална отпорност, НИЈЕ компатибилан са растопљеним алкалним металима или елементарним флуором на високим температурама.

Три уобичајене грешке:

(1) Коришћење типа А у раду под високим притиском: изнад 4,0 МПа, заптивка може да се деформише или поквари; користите тип Б или Ц.

(2) Претерано затезање: прекомерна компресија може да оштети ПТФЕ омотач на прорезу, излажући језгро пунила хемијском нападу.

(3) Коришћење у апликацијама са медијима који прожимају ПТФЕ: неке хемикалије (азотна киселина, хлор, етилен оксид) могу да прођу кроз ПТФЕ током времена и да нападну језгро пунила. За ове услуге, редовно мењајте заптивке или користите чврсте ПТФЕ заптивке.
