БирањеТаифнозначи партнерство са поузданим произвођачем и добављачем модификованих ПТФЕ плоча. Са сопственом фабриком и центром за истраживање и развој, производимо материјале врхунске отпорности на хладно течење, као и побољшану топлотну проводљивост и отпорност на хабање. Ови листови се могу машински обрађивати у различите компоненте за заптивање и инжењерске делове погодне за индустрије као што су хемикалије, полупроводници, електрична опрема и машине.
Модификовани ПТФЕ лим (РПТФЕ, ојачани ПТФЕ) се производи додавањем пунила за ојачавање (стаклена влакна, угљенична влакна, графит, баријум сулфат, силицијум диоксид, МоС₂, бронза) у девичанску ПТФЕ смолу током мешања, затим пресовањем или љуштењем у облику лима. Пунила побољшавају механичку чврстоћу, отпорност на хабање, отпорност на пузање и стабилност димензија док одржавају универзалну хемијску отпорност ПТФЕ-а (пХ 0-14).
Проблем који решавају: Виргин ПТФЕ је мекан, пузи (хладно тече) под сталним оптерећењем, деформише се и цури током времена. У абразивним медијима под високим притиском или термичким циклусима, неисправан ПТФЕ поквари. Модификовани ПТФЕ додаје структурно ојачање, одржавајући хемијску отпорност, истовремено пружајући механичку чврстоћу тамо где не може да се испоручи девичански ПТФЕ. Погрешан избор вас кошта застоја, губитка производа и трошкова одржавања.
Исплата: Већи почетни трошкови али 3-5 пута дужи радни век. Ово доводи до нижих укупних трошкова и мање времена застоја, а то значи и мање замена.
|

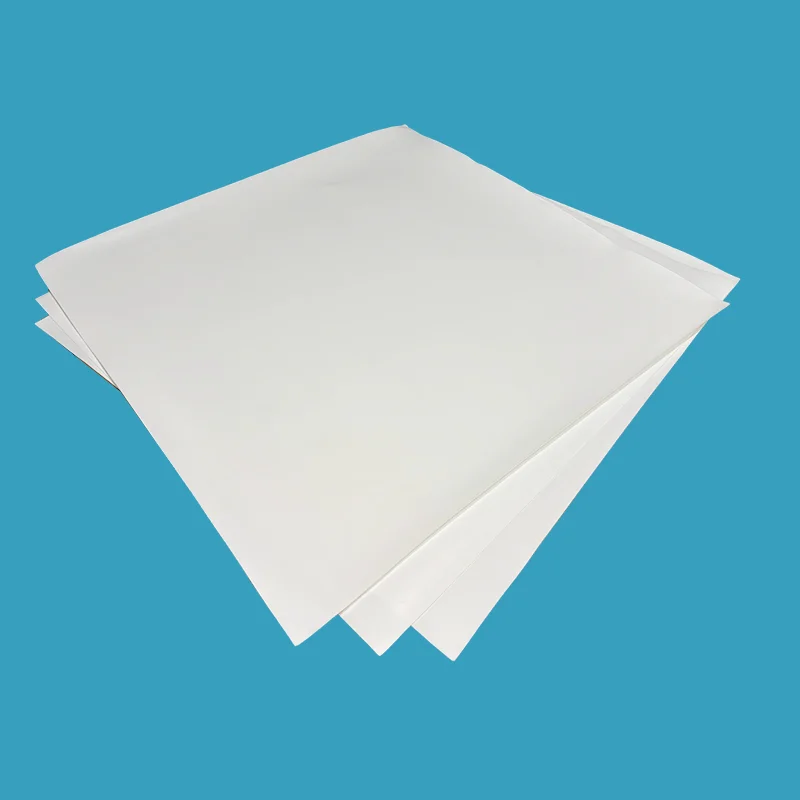

Параметар |
Опис |
|
Пунила |
15-25% стаклених влакана |
|
Температура |
-180°Ц до +200°Ц |
|
Затезна чврстоћа |
≥25 МПа |
|
Кључне карактеристике |
Највећа отпорност на хабање, повећана чврстоћа на притисак, смањено пузање, побољшана крутост |
|
Најбоље за |
Абразивни медији, каша, велико оптерећење, седишта вентила, сервис високог притиска |
|
Сервисни век у односу на Виргин |
3-5к дуже у абразивном раду |
|
Ограничење |
Није компатибилан са флуороводоничном киселином (ХФ) или јаким алкалијама — стакло реагује |
|
Боја |
Бели, светло сиви, светлоплави |
|
Параметар |
Опис |
|
Пунила |
Силицијум диоксид (СиО₂) |
|
Температура |
-180°Ц до +200°Ц |
|
Затезна чврстоћа |
≥20 МПа |
|
Кључне карактеристике |
Одлична отпорност на пузање, изванредно задржавање обртног момента вијака, ниска пропусност гаса, висока густина (2,1-2,3 г/цм³) |
|
Најбоље за |
Јаке киселине, растварачи, угљоводоници, сервис хлора, криогени сервис, кисеоник (одобрен БАМ) |
|
Ограничење |
Није компатибилан са ХФ или јаком алкалијом — силицијум реагује |
|
Боја |
Бледа, наранџаста, бела |
|

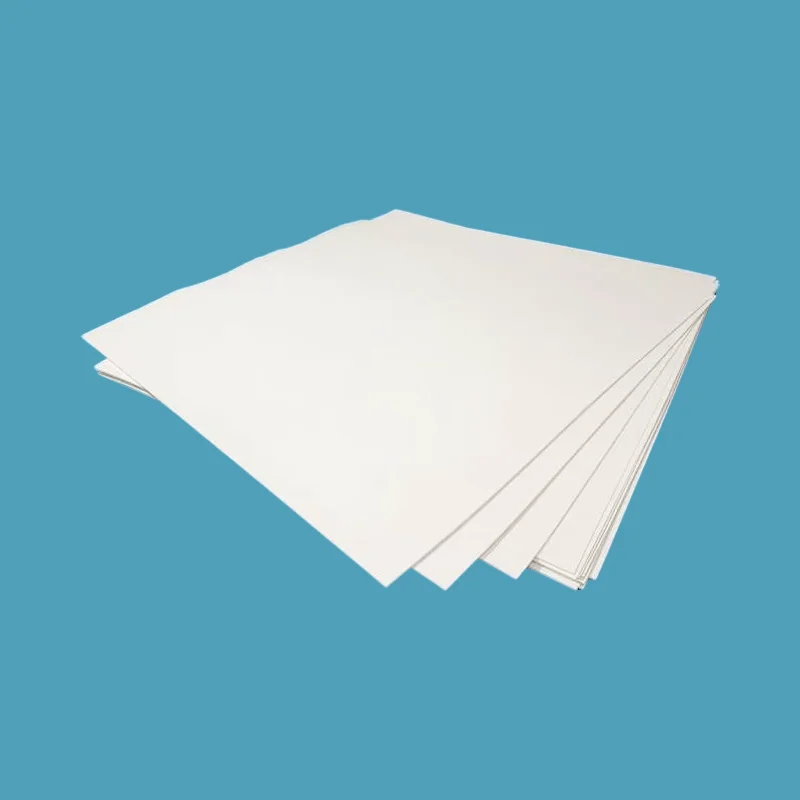

Параметар |
Опис |
|
Пунила |
Баријум сулфат (БаСО₄) |
|
Температура |
-180°Ц до +200°Ц |
|
Густина |
2,9-3,0 г/цм³ — највише међу пуњеним разредима |
|
Кључне карактеристике |
Највећа густина, одлична отпорност на пузање, висока механичка чврстоћа, врхунска отпорност на каустику |
|
Најбоље за |
Јака нагризајућа материја, хлор, токсичне хемикалије, сервис флуороводоничне киселине (до 48%), апликације са великим оптерећењем |
|
Ограничење |
Није компатибилан са растопљеним алкалним металима, гасовитим флуором, анхидрованим ХФ или сумпорном киселином >75% изнад 65°Ц |
|
Боја |
Бела, браон |
|

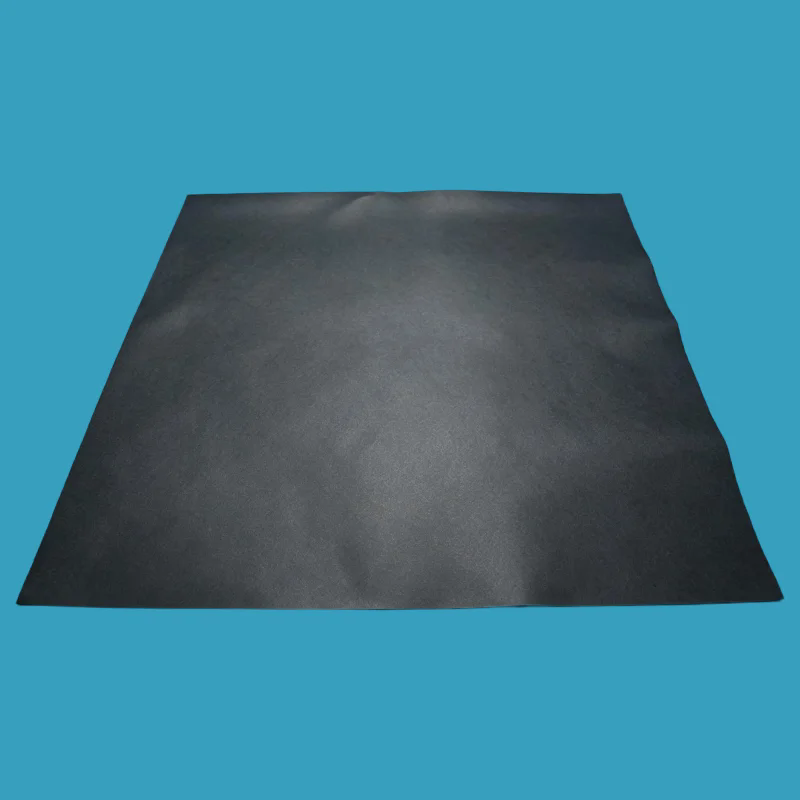

Параметар |
Опис |
|
Пунила |
Угљен прах или графит |
|
Температура |
-180°Ц до +200°Ц |
|
Кључне карактеристике |
Одлична топлотна проводљивост, ниско трење, антистатичка својства, побољшана отпорност на пузање |
|
Најбоље за |
Велика брзина, дисипација топлоте, рад на суво, динамичко заптивање |
|
Ограничење |
Није за јаке оксидаторе на високој температури - угљеник оксидира |
|
Боја |
Црна, тамно сива |
|
Параметар |
Опис |
|
Пунила |
Шупље стаклене микросфере |
|
Температура |
-180°Ц до +200°Ц |
|
компресибилност |
≥50% |
|
Опоравак |
≥32% (до 55,8% у неким разредима) |
|
Кључне карактеристике |
Мала густина, одлична компресибилност и опоравак, прилагодљив, погодан за прирубнице |
|
Најбоље за |
Прирубнице обложене стаклом, ломљиве прирубнице, заптивање са малим обртним моментом, термички циклус |
|
Ограничење |
Нижи притисак (до 55 бара), није компатибилан са ХФ |
|
Боја |
Плава, бела |
|
Параметар |
Опис |
|
Пунила |
молибден дисулфид (МоС₂) |
|
Кључне карактеристике |
Побољшано подмазивање, смањено трење, побољшана отпорност на хабање |
|
Најбоље за |
Лепљиви медији, рад са малим обртним моментом, апликације са великим оптерећењем и малим трењем |
|
Ограничење |
Није за оксидационе киселине |
|
Боја |
Тамно сива |
|
Феатуре |
Модификовани ПТФЕ |
Виргин ПТФЕ |
Зашто је то важно за ваш крајњи резултат |
|
Отпорност на пузање |
★★★★☆ значајно побољшана |
★★☆☆☆ јадан |
Мање поновног затезања, мање цурења, дужи радни век |
|
Отпорност на хабање |
★★★★★ одлично (стакло/угљеник) |
★★☆☆☆ јадан |
3-5к дужи век у абразивном раду |
|
Механичка снага |
★★★★☆ побољшана |
★★☆☆☆ софт |
Подноси већи притисак без деформација |
|
Отпорност на хемикалије |
★★★★☆ зависи од пунила |
★★★★★ пХ 0-14 |
Проверите компатибилност пунила са вашим медијима |
|
Цена (почетна) |
$$-$$$ |
$ |
Већи унапред - али нижи укупни трошкови |
|
Радни век у захтевној услузи |
3-5 година |
6-12 месеци |
Једно модификовано ПТФЕ седиште = 3-6 оригиналних ПТФЕ замена |
|
Укупни трошкови (3 године) |
Ниже |
Више |
Мање замена = мање застоја = стварне уштеде |
|
ФДА Цомплиант |
⚠ Зависи од пунила |
✅ Да |
Изаберите виргин за ФДА апликације без пунила |
|
Ако је ваша услуга... |
Изаберите... |
Зашто |
РОИ |
|
Абразивни медији, каша, високи притисак |
Испуњен стакленим влакнима |
Највећа отпорност на хабање и механичка чврстоћа |
3-5к дужи век |
|
Јаке киселине, растварачи, хлор, криогени |
Силица Филлед |
Одлична отпорност на пузање + хемијска компатибилност |
Дужи век заптивке, мање затезања |
|
Јака каустика, ВФ сервис, велико оптерећење |
Напуњен баријум сулфатом |
Највећа густина, најбоља каустична и ВФ отпорност |
Врхунска хемијска отпорност |
|
Велика брзина, расипање топлоте, рад на суво |
Пуњење угљиком/графитом |
Топлотна проводљивост + ниско трење |
Смањено оштећење топлоте, дужи сервис |
|
Прирубнице обложене стаклом, ломљиве прирубнице, мали обртни момент |
Стаклена микросфера испуњена |
Прикладан, погодан за прирубнице, мали обртни момент |
Штити скупу опрему обложену стаклом |
|
Лепљиви медији, мало трење, мали обртни момент |
МоС₂ Пуњење |
Повећана мазивост |
Углађен рад, смањен обртни момент |
|
Потребна хемијска чистоћа, ФДА апликације |
Виргин ПТФЕ |
Без пунила — максимална хемијска чистоћа |
Најнижа цена за чисту услугу |
Модификовани ПТФЕ значајно смањује хладни проток (пузање) у поређењу са чистим ПТФЕ-ом, одржавајући обртни момент вијка дуже и спречавајући цурење током времена. Има мање поновног затезања, мање цурења и дужи век трајања.
Пунила од стаклених и карбонских влакана пружају одличну отпорност на хабање, која траје 3-5к дуже од чистог ПТФЕ-а у абразивној употреби. Једно модификовано ПТФЕ седиште = 3-6 оригиналних ПТФЕ замена.
Модификовани ПТФЕ нуди већу чврстоћу на притисак, затезну чврстоћу (≥20-25 МПа) и стабилност димензија. Погодан је за апликације са високим оптерећењем где се деформисан ПТФЕ деформише.
Угљенична и графитна пунила побољшавају топлотну проводљивост, расипајући топлоту трења и смањујући вруће тачке у динамичким применама.
Модификовани ПТФЕ задржава хемијску отпорност ПТФЕ пХ 0-14, али пуниоци могу имати одређена хемијска ограничења. Увек проверите компатибилност ваших медија.
Одабрани модификовани ПТФЕ разреди (баријум сулфат, стаклена микросфера, угљеник/графит) испуњавају захтеве ФДА 21 ЦФР 177.1550 за примену у храни и фармацији.
О: Надоградите на модификовани ПТФЕ када првобитни ПТФЕ не успе у вашој употреби под високим притиском, абразивним медијима, термичким циклусима или када деформација пузања изазове цурење.
Виргин ПТФЕ добро функционише за чисте хемикалије, глатке прирубнице, низак притисак (<30 бара) и ФДА апликације. Модификовани ПТФЕ обезбеђује 3-5к дужи радни век у захтевним услугама, већи почетни трошак, нижи укупни трошак.
Ако првобитни ПТФЕ поквари сваких 6 месеци, једно модификовано ПТФЕ седиште које траје 3 године штеди вам 5 замена + 5 застоја + рад.
Брзо правило:
Потребна је само отпорност на хемикалије → Виргин ПТФЕ.
Потребна је хемијска отпорност + механичка чврстоћа → Модификовани ПТФЕ.
О:Испуњен стаклом: Најбоље за абразиве, кашу, висок притисак. Највећа отпорност на хабање и чврстоћа. Није за ХФ или јаке алкалије.
Силиц-филед: Најбоље за јаке киселине, раствараче, хлор, криогене. Одлична отпорност на пузање и задржавање обртног момента вијака. Није за ХФ или јаке алкалије.
Напуњен баријум сулфатом: Најбоље за јаке нагризајуће материје, ХФ сервис (до 48%), токсичне хемикалије. Највећа густина (2,9-3,0 г/цм³), одлична механичка чврстоћа.
Брзо правило:
Абразиви → Стакло.
Киселине/растварачи → Силицијум диоксид.
Каустике/ХФ → Баријум сулфат.
Нисте сигурни? Пошаљите нам своје медије, температуру и притисак, Таифно-ова техничка група ће препоручити у једном одговору.
О:Температура: -180°Ц до +200°Ц (зависно од степена).
Притисак: До 80-85 бара (у зависности од квалитета и дебљине).
Хемијски: пХ 0-14, али сваки пунилац има одређена ограничења:
Испуњен стаклом: није за ХФ или јаке алкалије.
Силиц-филед: није за ХФ или јаке алкалије.
Напуњен баријум сулфатом: није за растопљене алкалне метале или гас флуора.
Испуњено угљеником: није за јаке оксидаторе.
Три уобичајене грешке:
(1) Коришћење погрешног пунила за ваш медијум: проверите хемијску компатибилност пре избора.
(2) Претерано затезање: модификовани ПТФЕ захтева контролисан обртни момент; прекомерна компресија оштећује материјал.
(3) Прекорачење температурних граница: пунила не проширују температурни опсег ПТФЕ-а; ПТФЕ матрица ограничава перформансе.
За сваку поруџбину понудићемо комплетне спецификације за инсталацију и упутства, такође можетеконтактирајте насда добијете техничку подршку.
