Ако тражите поузданог произвођача и добављача ПТФЕ заптивки,Таифнонуди ОЕМ решења за прилагођавање која испуњавају ЦЕ и ФДА стандарде. Производи стварају чврсто заптивање између прирубничких прикључака, спречавајући цурење течности или гаса у системима цевовода и опреми.
ПТФЕ заптивке су заптивне компоненте произведене од ПТФЕ смоле кроз компресијско обликовање или љуштење, затим прецизно сечење или штанцање у облике заптивача.
Проблем који решавају: Гумени заптивачи бубре у хемикалијама. Металне заптивке кородирају. Графитне заптивке оксидирају. ПТФЕ нуди универзалну хемијску отпорност (пХ 0-14), широк температурни опсег (-200°Ц до +260°Ц) и најнижи коефицијент трења од било којег чврстог материјала - што ПТФЕ заптивке чини пожељним решењем за заптивање за хемијску, фармацеутску, прехрамбену и полупроводничку индустрију.
Цена погрешног избора: Гумена заптивка у киселој служби поквари се недељама, узрокујући цурење, застоје, губитак производа и безбедносне ризике. Метална заптивка у корозивном раду кошта више и захтева већи обртни момент. Графитна заптивка у оксидационој служби се деградира. ПТФЕ заптивке елиминишу ове ризике — један материјал за скоро сваку хемијску услугу.
|
Параметар |
Опис |
|
Материјал |
100% чист ПТФЕ, без пунила, без поновног млевења |
|
Температура |
-180°Ц до +200°Ц |
|
Густина |
2,10-2,30 г/цм³ |
|
Кључне карактеристике |
Универзална хемијска отпорност (пХ 0-14), најниже трење, у складу са ФДА |
|
Најбоље за |
Чисте хемикалије, храна и пиће, фармацеутски производи, киселине, растварачи, апликације високе чистоће |
|
Радни век у хемијској служби |
2-3 године |
|
Ограничење |
Мекана — слаба отпорност на пузање, деформише се под сталним оптерећењем |
|
Боја |
Бела |
|
Параметар |
Опис |
|
Пунила |
15-25% стаклених влакана |
|
Температура |
-180°Ц до +200°Ц |
|
Затезна чврстоћа |
≥25 МПа |
|
Кључне карактеристике |
3-5к дужи век у абразивној употреби, повећана механичка чврстоћа, побољшана отпорност на хабање |
|
Најбоље за |
Абразивни медији, каша, високи притисак, седишта вентила, велико оптерећење |
|
Ограничење |
Није за флуороводоничну киселину (ХФ) или јаке алкалије |
|
Боја |
Бели, светло сиви |
|

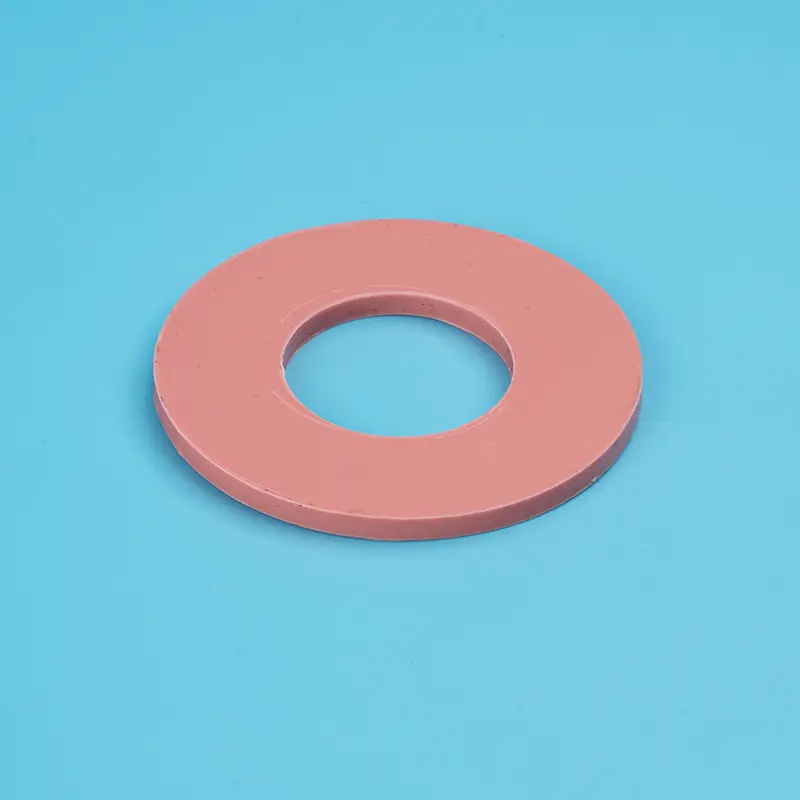

Параметар |
Опис |
|
Пунила |
Силицијум диоксид (СиО₂) |
|
Температура |
-180°Ц до +200°Ц |
|
Кључне карактеристике |
Одлична отпорност на пузање, висока механичка чврстоћа, добро задржавање обртног момента вијака, нижа пермеација |
|
Најбоље за |
Јаке киселине (осим ХФ), растварачи, угљоводоници, хлор сервис, хемијска обрада |
|
Ограничење |
Није компатибилан са ХФ или јаким алкалијама |
|
Боја |
Слеђ, наранџаста |
|

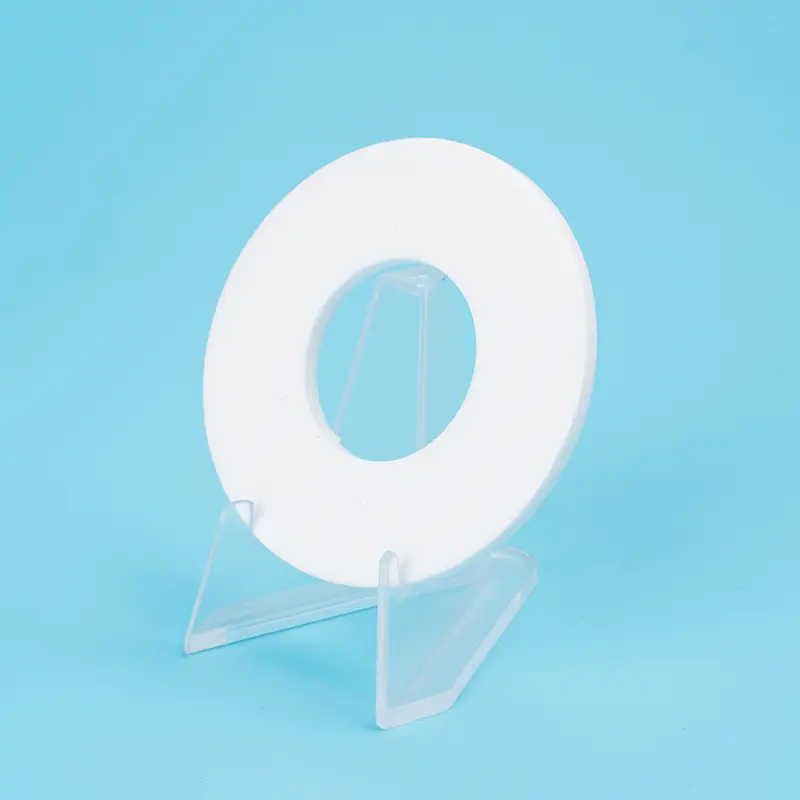

Параметар |
Опис |
|
Пунила |
Баријум сулфат (БаСО₄) |
|
Температура |
-180°Ц до +200°Ц |
|
Густина |
2,9-3,0 г/цм³ — највише међу пуњеним разредима |
|
Кључне карактеристике |
Највећа густина, одлична отпорност на пузање, врхунска отпорност на каустику, висока механичка чврстоћа |
|
Најбоље за |
Јаки нагризајуци (НаОХ, КОХ), сервис хлора, флуороводонична киселина (ХФ), агресивне хемикалије |
|
Ограничење |
Није за растопљене алкалне метале или гас флуора |
|
Боја |
Бела, браон |
|

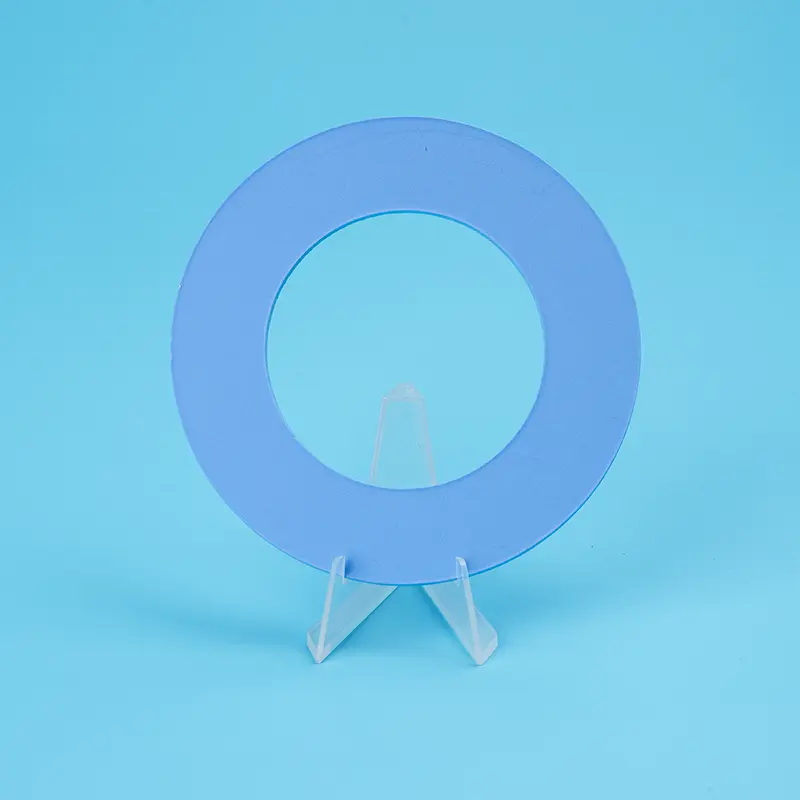

Параметар |
Опис |
|
Пунила |
Шупље стаклене микросфере |
|
Температура |
-180°Ц до +200°Ц |
|
Опоравак |
≥32% (до 55,8% у неким разредима) |
|
Кључне карактеристике |
Мала густина, одлична компресибилност и конформабилност, штити ломљиве прирубнице, заптивање са малим обртним моментом |
|
Најбоље за |
Прирубнице обложене стаклом, ломљиве прирубнице, заптивање са малим обртним моментом, каустици, јаке киселине |
|
Ограничење |
Није компатибилан са ХФ |
|
Боја |
Плава, бела |
|
Параметар |
Опис |
|
Материјал |
100% експандирани ПТФЕ са микропорозном структуром |
|
Температура |
-196°Ц до +200°Ц |
|
компресибилност |
~38% |
|
Опоравак |
~14% |
|
Кључне карактеристике |
Одлична усклађеност са грубим површинама, без хладног протока, заптивање са малим обртним моментом, у складу са ФДА |
|
Најбоље за |
Оштећене или неправилне прирубнице, прирубнице обложене стаклом, апликације са малим обртним моментом, храна/фармацеутика |
|
Ограничење |
Нижи степен притиска од пуњених разреда |
|
Боја |
Бела |
|
Тип |
Изградња |
Најбоље за |
Притисак |
|
В-тип (прорез) |
ПТФЕ омотач прорезан од спољне ивице до унутрашњег отвора, уметнуто меко пунило |
Ниски притисак, општа хемијска, ДН15-ДН500 |
До 4,0 МПа |
|
Л-тип (машински обрађен) |
Квадратни пресек, обрађен, без прореза |
Средњи-висок притисак, критична услуга |
До 5,0 МПа |
|
У-тип (склопиви) |
ПТФЕ трака пресавијена и топлотно запечаћена, великог пречника |
Прирубнице великог пречника (ДН350+), висока поузданост |
Највиша |
Опције пунила: Флексибилни графит, компримована влакна без азбеста (ЦАФ), гума (ЕПДМ, Витон), стаклена влакна
|
Феатуре |
Виргин ПТФЕ |
Гласс-Филлед |
Силиц-Филлед |
Баријум сулфат |
еПТФЕ |
|
Отпорност на хемикалије |
★★★★★ пХ 0-14 |
★★★★☆ није за ХФ/алкалије |
★★★★☆ није за ХФ/алкалије |
★★★★☆ не за растопљене метале |
★★★★★ пХ 0-14 |
|
Отпорност на пузање |
★★☆☆☆ |
★★★★☆ |
★★★★★ |
★★★★★ |
★★★★☆ |
|
Отпорност на хабање |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
★★★★☆ |
★★★☆☆ |
|
Усклађеност |
★★☆☆☆ |
★★☆☆☆ |
★★★☆☆ |
★★★☆☆ |
★★★★★ |
|
ФДА Цомплиант |
✅ Да |
❌ Не |
❌ Не |
✅ Да |
✅ Да |
|
Цена (почетна) |
$ |
$$ |
$$ |
$$$ |
$$$ |
|
Радни век у захтевној услузи |
6-12 месеци |
3-5 година |
3-5 година |
3-5 година |
2-3 године |
|
Најбоље за |
Чистоћа, чисте хемикалије |
Абразиви, високи притисак |
Киселине, растварачи, хлор |
Каустика, ХФ |
Оштећене прирубнице, мали обртни момент |
|
Ако је ваша услуга... |
Изаберите... |
Зашто |
РОИ |
|
Чисте хемикалије, храна/фарма, усклађеност са ФДА |
Виргин ПТФЕ |
Универзална хемијска отпорност, у складу са ФДА |
Најнижа цена за чисту услугу |
|
Абразивни медији, каша, високи притисак |
ПТФЕ пуњен стаклом |
3-5к дужи животни век у абразивима |
Мање замена |
|
Јаке киселине, растварачи, хлор, криогени |
ПТФЕ пуњен силицијумом |
Одлична отпорност на пузање + хемијска компатибилност |
Дужи век заптивке, мање затезања |
|
Јака каустика, ВФ сервис, велико оптерећење |
ПТФЕ пуњен баријум сулфатом |
Највећа густина, најбоља каустична и ВФ отпорност |
Врхунска хемијска отпорност |
|
Оштећене прирубнице, прирубнице обложене стаклом, мали обртни момент |
еПТФЕ |
Прилагођава се неправилностима, штити ломљиве прирубнице |
Штити скупу опрему |
|
Низак притисак, економичне, неравне прирубнице |
ПТФЕ заптивка коверте |
Економичан, добра хемијска отпорност |
30-50% мање од чврстог ПТФЕ |
|
Индустрија |
Апликација |
Препоручена оцена |
|
Хемијска обрада |
Прирубнице цеви, пумпе, вентили, реактори — киселине, растварачи, каустици, хлор |
Дјевичански, пуњен силицијумом, пуњен баријум сулфатом |
|
Пхармацеутицал |
Стерилна обрада, производња АПИ-ја, биореактори — усклађеност са ФДА |
Виргин ПТФЕ (ФДА разред) |
|
Храна и пиће |
Санитарни прикључци, опрема за пуњење — усаглашеност са ФДА |
ФДА-граде Виргин или еПТФЕ |
|
Петрохемија |
Прирубнице цевовода, прикључци вентила — угљоводоници, Х₂С |
Напуњен силицијумом, пуњен стаклом |
|
Опрема обложена стаклом |
Реактори обложени стаклом, посуде — крхке прирубнице |
еПТФЕ, стаклена микросфера пуњена |
|
Семицондуцтор |
Хемијска дистрибуција високе чистоће |
Виргин ПТФЕ (високе чистоће) |
|
целулоза и папир |
Дигесторске прирубнице, пумпе |
Glass-filled |
ПТФЕ је отпоран на скоро све хемикалије преко пХ 0-14, киселине, алкалије, раствараче, угљоводонике, хлор и још много тога.
Континуирани сервис од -180°Ц до +200°Ц, један материјал за криогене до високотемпературне услуге.
Коефицијент трења од 0,05-0,20, самоподмазујући, смањује хабање прирубница.
Виргин ПТФЕ и одабране класе испуњавају ФДА 21 ЦФР 177.1550 захтеве за прехрамбену и фармацеутску примену.
Површина спречава адхезију и накупљање медија, лако се чисти, смањује ризик од контаминације.
Правилно одабране ПТФЕ заптивке обезбеђују поуздано заптивање годинама, смањујући учесталост одржавања и застоје.
О: Виргин ПТФЕ нуди универзалну хемијску отпорност (пХ 0-14), најниже трење и усклађеност са ФДА, најбоље за чисте хемикалије, храну/фармаку и апликације високе чистоће.
Напуњени ПТФЕ (стакло, силицијум диоксид, баријум сулфат, угљеник) додаје механичку чврстоћу, отпорност на пузање и отпорност на хабање, најбоље за висок притисак, абразивне медије и захтевне услуге.
Виргин ПТФЕ може коштати мање унапред, али ако поквари сваких 6 месеци, једна пуњена ПТФЕ заптивка која траје 3-5 година штеди вам 6-10 замена + застоја + рад.
Брзо правило:
Чиста услуга, ФДА → Виргин.
Абразиви, високи притисак, захтевни → Напуњени.
О: Чврста ПТФЕ заптивка је једноделна чиста или пуњена ПТФЕ заптивка, најбоља за рад под високим притиском, максималну хемијску чистоћу и апликације које не захтевају пунило.
ПТФЕ заптивка омотачасастоји се од ПТФЕ омотача који обухвата компресибилно језгро за пуњење, најбоље за рад са ниским до средњим притиском, прирубнице обложене стаклом, неравне прирубнице и апликације које захтевају усклађеност.
Брзо правило:
Висок притисак, хемијска чистоћа → Чврсти ПТФЕ.
Низак-средњи притисак, конформабилност, еластичност → Заптивка коверте.
Цена: Заптивке коверте коштају 30-50% мање од чврстог ПТФЕ исте величине.
О:Температура: -180°Ц до +200°Ц.
Притисак: Чврсти до 10,0 МПа, омотач до 2,5-5,0 МПа.
Хемијски: пХ 0-14, није компатибилан са растопљеним алкалним металима или елементарним флуором.
Хемијска ограничења варирају у зависности од пунила:
Стакло пуњено/пуњено силицијумом: није за ХФ или јаке алкалије
Напуњен баријум сулфатом: није за растопљене алкалне метале.
Три уобичајене грешке:
(1) Коришћење погрешне оцене за ваш медијум: проверите хемијску компатибилност пре избора.
(2) Претерано затезање: ПТФЕ је мекан; прекомерна компресија изазива хладно струјање и цурење. Користите момент кључ.
(3) Коришћење заптивки омотача изнад препорученог притиска: изнад 2,5 МПа, омотач може да се деформише или поквари. Користите чврсти ПТФЕ за висок притисак.
