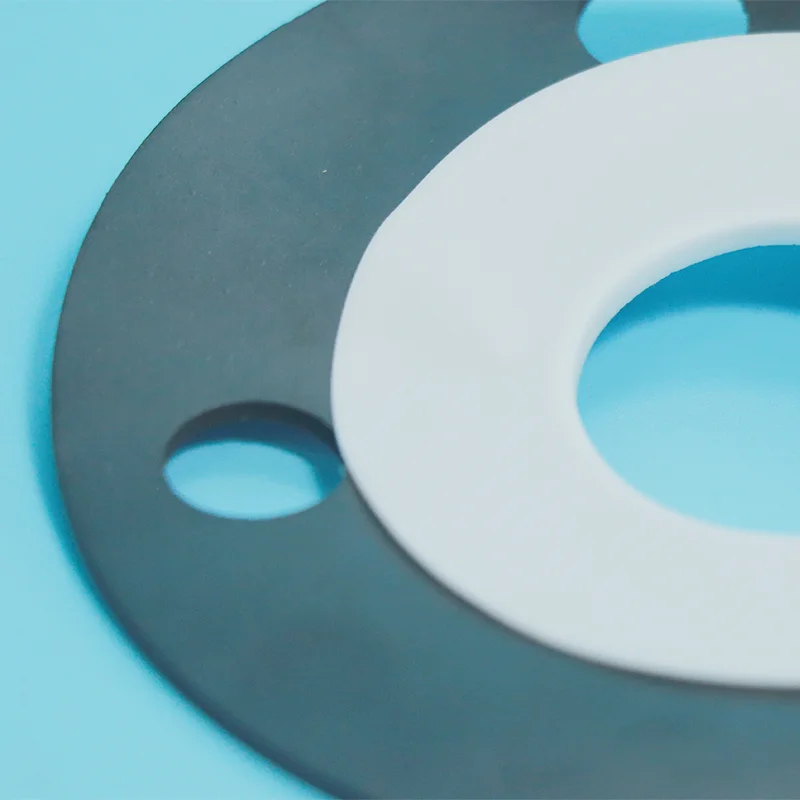

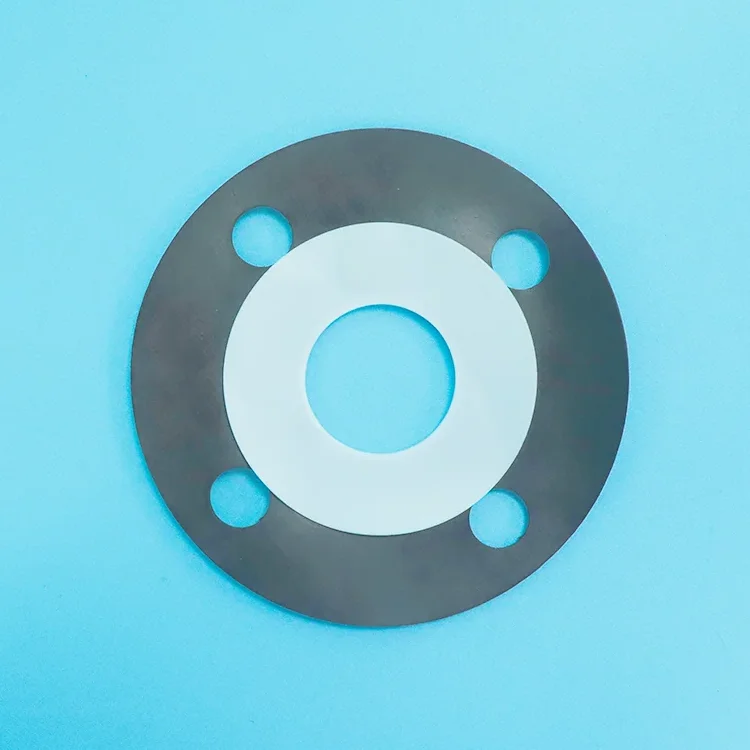

Тип Б ПТФЕ заптивка коверте

Заптивка омотача од ПТФЕ типа Б је машински обрађена од ПТФЕ блока у квадратни попречни пресек, потпуно капсулирајући језгро пунила без прореза. Бољи интегритет заптивања од типа А. Нижа цена од чврстог ПТФЕ.

Пошаљите величину прирубнице и медије у Таифно, ми смо професионални произвођач и можемо понудити прилагођена решења.

Шта је тип Б ПТФЕ заптивка коверте?

Заптивка омотача од ПТФЕ типа Б се састоји од ПТФЕ спољашњег омотача машински израђеног од чврстог ПТФЕ блока или лима, који у потпуности обухвата меко језгро за пуњење. За разлику од типа А (који има прорез исечен са спољне ивице), тип Б је машински обрађен квадратног пресека и нема прорез — језгро за пуњење је потпуно запечаћено унутар ПТФЕ омотача.

Структура:

ПТФЕ омотач: Обрађен од ПТФЕ блока или лима у квадратни попречни пресек, потпуно инкапсулирајући језгро за пуњење без видљивог прореза

Језгро пунила: Неметални материјал као што је плоча од гуме без азбеста, компримована влакна или композитни лим од графита

Конструкција типа Б: Пуна коверта са обрађеним квадратним попречним пресеком, без прореза, без изложеног пунила, бољи интегритет заптивања

Кључне карактеристике:

Без прореза: Језгро за пуњење је потпуно запечаћено унутар ПТФЕ омотача, нема видљиве слабе тачке

Бољи интегритет заптивања: Обрађена конструкција пружа супериорне перформансе заптивања у поређењу са типом А

Поклапање унутрашњег пречника: Унутрашњи пречник може да се обради тако да одговара отвору прирубнице, спречавајући турбуленцију протока и смањујући ерозију

Водич за поређење и избор

Тип А наспрам типа Б наспрам типа Ц против чврстог ПТФЕ

Водич за брзи избор

Примарне апликације

Техничке спецификације

Својства заптивке коверте типа Б ПТФЕ

Доступне опције за пуњење

Студија случаја

У великој петрохемијској фабрици у Шангају, вентил излазног цевовода компресора етилен крекер гаса (класа 300) радио је у условима рада који садрже Х₂С уз изложеност корозивним медијима, повишеним температурама, флуктуацијама притиска и честим циклусима старт-стоп. Оригиналне спирално намотане заптивке су постепено губиле перформансе заптивања током дуготрајног рада услед корозије материјала за намотаје и компоненти пунила, стварајући потенцијалне ризике од цурења и повећавајући захтеве за одржавањем.

Да би одговорила на ове изазове, фабрика је заменила постојеће заптивке са заптивкама од ПТФЕ инкапсулираних типа Б. Са флексибилним језгром пунила са потпуно ПТФЕ омотачем, овај дизајн пружа одличну отпорност на Х₂С, киселине, алкалије и друге агресивне хемикалије док спречава директан контакт између процесног медијума и унутрашњег материјала за пуњење. Компресибилно језгро такође пружа побољшане перформансе опоравка, омогућавајући заптивки да компензује неправилности прирубница и флуктуације притиска током рада.

Након уградње, заптивке са ПТФЕ-ом типа Б постигле су стабилне перформансе заптивања у примени излазног вентила компресора за етилен крекер гас. Током 4-годишњег циклуса обрта, систем је одржавао нулто цурење, демонстрирајући дугорочну поузданост технологије заптивача са ПТФЕ инкапсулацијом у захтевним применама петрохемијског заптивања уз смањење учесталости одржавања и побољшање оперативне безбедности.

ФАК

П: Шта је ПТФЕ заптивач типа Б и када треба да га користим?

О: А заптивка омотача од ПТФЕ типа Б је машински обрађена ПТФЕ омотача квадратног попречног пресека, која у потпуности обухвата меко језгро за пуњење без прореза. Пун омотач пружа супериорни интегритет заптивања у поређењу са типом А (тип са прорезом), нема изложеног језгра за пуњење, нема потенцијалне слабе тачке. Унутрашњи пречник се може обрадити тако да одговара отвору прирубнице, спречавајући турбуленцију протока.

Користите тип Б када: You need better sealing reliability than Type A for medium-to-high pressure corrosive service (up to 5.0 MPa) but don't want to pay for solid PTFE.

Када НЕ користити тип Б: Апликације ниског притиска, осетљиве на трошкове где је тип А довољан. За рад под високим притиском или великим пречником, размотрите тип Ц. За крајњу хемијску чистоћу и без ризика од продирања, размотрите чврсти ПТФЕ.

П: Тип Б у односу на чврсту ПТФЕ заптивку, коју да изаберем?

О: Тип Б (коверат) нуди хемијску отпорност ПТФЕ омотача са компресибилношћу из језгра за пуњење, по нижој цени од чврстог ПТФЕ.

Међутим, језгро пунила може бити нападнуто ако медији временом продиру кроз ПТФЕ омотач. Чврста ПТФЕ заптивка  нуди максималну хемијску отпорност и чистоћу, без језгра за пуњење, без ризика од продирања.

Али кошта знатно више и мање је отпоран (нема језгра за пуњење које би обезбедило опругу).

Брзо правило:

Средњи притисак, економичан, корозивни сервис → Тип Б.

Висок притисак, ултра чист, критичан сервис, без прихватљивог ризика од продирања → Чврсти ПТФЕ.

П: Која су ограничења и које су најчешће грешке?

О: Температура: до +200°Ц.

Притисак: До 5,0 МПа (50 бара).

Хемијски: пХ 0-14 универзална отпорност, НИЈЕ компатибилан са растопљеним алкалним металима или елементарним флуором на високим температурама. ПТФЕ може бити прожет неким хемикалијама (азотна киселина, хлор, етилен оксид) током времена.

Уобичајене грешке:

(1) Коришћење типа Б у апликацијама где медијум прожима ПТФЕ: неке хемикалије могу да продиру кроз ПТФЕ током времена и да нападну језгро пунила, редовно мењају заптивке или користе чврсте ПТФЕ заптивке.

(2) Претерано затезање: прекомерна компресија може да оштети ПТФЕ омотач, користите контролисани обртни момент.

(3) Погрешан избор величине: А и Б типови се препоручују за величине до ДН500, за веће пречнике, тип Ц је пожељнији.
