ПТФЕ лим пуњен графитом

ПТФЕ лим пуњен графитом је један од производа које нуди Таифно. Као произвођач са 20 година искуства у индустрији, пружамо могућности истраживања и развоја и прилагођавања. Формулисан са 15-30% графитног пунила, овај производ комбинује одличну хемијску отпорност ПТФЕ-а са побољшаном топлотном проводљивошћу и нижим коефицијентом трења, што га чини погодним за заптивке, заптивке, лежајеве и клизне компоненте.

Пошаљи упит

Опис производа

Као професионални произвођач и добављач ПТФЕ плоча пуњених графитом, Таифно нуди разреде усаглашене са ФДА погодним за прехрамбену и фармацеутску индустрију. Материјал је незапаљив, отпоран на раст бактерија и има мање трење, супериорну топлотну проводљивост и смањен проток хладноће.

Кључне спецификације: опсег радне температуре од -180°Ц до +200°Ц, отпорност на притисак до 75 бара, затезна чврстоћа ≥11 Н/мм² и стопа опоравка ≥35%.

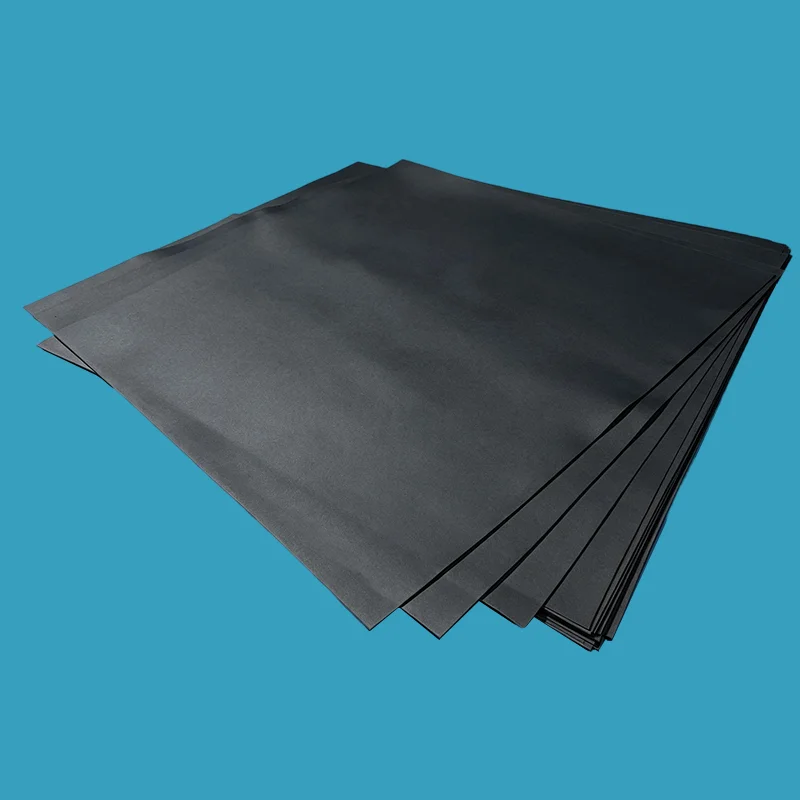

Graphite Filled PTFE Sheet

Шта је ПТФЕ плоча пуњена графитом?

ПТФЕ лим пуњен графитом је заптивни материјал високих перформанси направљен од чистог ПТФЕ ојачаног графитним пунилом (обично 15-30% садржаја графита). Честице графита обезбеђују структурно ојачање које значајно побољшава механичка и термичка својства материјала уз одржавање широке хемијске компатибилности ПТФЕ-а (пХ 0-14).

Главне предности графитног ојачања:

Смањени коефицијент трења: графит смањује коефицијент трења, побољшавајући клизне перформансе у лежајевима и заптивкама

Побољшана топлотна проводљивост: графит побољшава дисипацију топлоте, смањујући вруће тачке и хабање осовине у раду

Смањени хладни проток: графитно пунило минимизира опуштање пузања (35% релаксације пузања у односу на већи код неиспуњеног ПТФЕ)

Одлично задржавање обртног момента вијака: одржава заптивку током времена, мање захтева за поновним затезањем

Добар опоравак: опоравак ≥35% одржава интегритет печата

У складу са ФДА: испуњава ФДА спецификације за прехрамбене и фармацеутске апликације (одабрани разреди)

Не подржава пламен: безбедно од пожара

Не подржава раст бактерија: погодан за чисте процесе

Зашто одабрати ПТФЕ пуњен графитом?

Проблем	Како то решава ПТФЕ испуњен графитом	Цена погрешног избора
ПТФЕ пузи и цури под оптерећењем	Графитно пунило смањује хладни проток (35% релаксације пузања) — дуже одржава обртни момент вијака	Често поновно затезање, замена заптивки сваких 6-12 месеци
Трење се ствара у лежајевима	Графит смањује коефицијент трења — глатко клизање, мање хабање	Хабање осовине, оштећење опреме, превремени квар
Топлота оштећује заптивке и осовине	Графит побољшава топлотну проводљивост — распршује топлоту, ради хладније	Вруће тачке, бодовање осовине, деградација заптивки
ПТФЕ нема механичку чврстоћу	Графит побољшава чврстоћу на притисак — држи облик под оптерећењем	Екструзија заптивке, деформација под притиском
Ризик од контаминације хране/фармаказе	Доступне оцене усаглашене са ФДА — чист материјал, без екстраховања	Контаминација производа, казне ФДА, губитак серије

Водич за поређење и избор

ПТФЕ пуњени графитом наспрам Виргин ПТФЕ наспрам ПТФЕ од угљеничних влакана ПТФЕ наспрам ПТФЕ од стаклених влакана

Феатуре	ПТФЕ пуњени графитом	Виргин ПТФЕ	Царбон Фибер ПТФЕ	ПТФЕ од стаклених влакана
Боја	Црна / Тамно сива	Бела	Црно	Сиво-бела / сива
Коефицијент трења	★★★★★ најниже	★★★★☆	★★★★☆	★★★☆☆
Тхермал Цондуцтивити	★★★★★ одличан	★★☆☆☆	★★★★★ одличан	★★★☆☆
Отпорност на пузање	★★★★☆ 35%	★★☆☆☆	★★★★★	★★★★☆
Отпорност на хабање	★★★★☆	★★☆☆☆	★★★★★ најбоље	★★★★★ најбоље
Механичка снага	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Отпорност на хемикалије	★★★★☆ није за оксидаторе	★★★★★	★★★★☆ није за оксидаторе	★★★★☆ није за ХФ/алкалије
ФДА Цомплиант	✅ Да	✅ Да	❌ Не	✅ Да
Најбоље за	Ниско трење, лежајеви, расипање топлоте, динамичке заптивке	Општа хемијска	Велика брзина, велико оптерећење, расипање топлоте	Абразивни медији, високи притисак

Водич за брзи избор

Ако је ваша услуга...	Изаберите...	Зашто
Лежајеви, чауре, клизне апликације	ПТФЕ пуњени графитом	Најмање трење + топлотна проводљивост
Динамичко заптивање велике брзине	ПТФЕ пуњени графитом	Расипање топлоте + ниско трење
Висока температура, велико оптерећење, велика брзина	Царбон Фибер ПТФЕ	Најбоља топлотна проводљивост + механичка чврстоћа
Абразивни медији, високи притисак, високо хабање	ПТФЕ од стаклених влакана	Најбоља отпорност на хабање + механичка чврстоћа
Јаки оксиданти (азотна киселина, хлор)	Виргин ПТФЕ	Оксидирају графит/угљеник — потребан је необрађен ПТФЕ
Чисте хемикалије, опште заптивање	Виргин ПТФЕ	Најнижа цена, универзална хемијска отпорност

Примарне апликације

Индустрија	Апликација	Зашто Графит
Хемијска обрада	Прирубнице, пумпе, вентили — киселине, растварачи, хемикалије	Хемијска отпорност + смањено пузање + ниско трење
Повер Генератион	Парни системи, високотемпературне прирубнице, заптивке турбина	Топлотна проводљивост, дисипација топлоте
Пхармацеутицал	Стерилна опрема за обраду — усклађеност са ФДА	У складу са ФДА, не контаминира
Храна и пиће	Санитарни прикључци — усклађеност са ФДА	У складу са ФДА, отпоран на бактерије
Лежајеви и чауре	Механички делови, клизне апликације, потисне подлошке	Најмање трење, топлотна проводљивост, мало хабање
целулоза и папир	Дигестори, пумпе — умерене хемикалије	Отпорност на хемикалије + отпорност на пузање
Нафта и гас	Рафинеријске прирубнице, цевоводи — угљоводоници	Хемијска компатибилност + термичка стабилност

Factory Factory Factory Factory

Техничке спецификације

Својства производа

Параметар	Валуе	Напомене
Температурни опсег	-196°Ц до +200°Ц	Континуирана услуга
Мак Прессуре	До 75 бара	Зависи од дебљине и дизајна
Густина	2,1 – 2,3 г/цм³	—
Затезна чврстоћа	≥11 Н/мм²	—
компресибилност	7-19%	АСТМ Ф36
Опоравак	≥35%	АСТМ Ф36
Црееп Релакатион	≤35%	АСТМ Ф38 — знатно бољи од чистог ПТФЕ
Боја	Црна / Тамно сива	—
Материјал	ПТФЕ + графитно пунило (15-30%)	—
ФДА Цомплиант	Да (изаберите оцене)	Доступне формулације усаглашене са ФДА
Отпорност на пламен	Не подржава пламен	—
Бактеријски раст	Неће подржати	—

Доступне оцене

Оцена	Грапхите Цонтент	Најбоље за
графит 15%	15% графита	Умерено побољшање својстава уз задржавање флексибилности
графит 30%	30% графита	Максимална топлотна проводљивост, чврстоћа на притисак и отпорност на пузање
Графит + стаклена влакна	20% стакло + 5% графит	Уравнотежена својства — снага + ниско трење
ФДА Граде	Испуњен графитом	Примене у храни и фармацији

Доступне величине

Величина (мм)	Опсег дебљине (мм)	Напомене
1000 × 1000	4 — 50	Молдед схеет
1220 × 1220	4 — 50	Молдед схеет
1500 × 1500	4 — 50	Молдед схеет
2000 × 2000	4 — 50	Молдед схеет

Осигурање квалитета

100% девичанска ПТФЕ смола — доследан квалитет, серија за серијом

Графитно ојачање — уједначена дисперзија за доследне перформансе

Доступне оцене у складу са ФДА — погодне за примену у храни и фармацији

Не подржава пламен — безбедно за пожар

Не подржава раст бактерија — погодно за чисте процесе

Потпуна следљивост — сертификати материјала на захтев

Време испоруке — стандардне величине на залихама (24-48 сати); прилагођене величине 7-10 дана

Test Test Test Test

ФАК

П: Шта је ПТФЕ плоча пуњена графитом и где да је користим?

О: ПТФЕ лим пуњен графитом (такође познат као ПТФЕ модификован графитом или црна ПТФЕ заптивка) је ПТФЕ ојачан графитним пунилом (обично 15-30%). Нуди побољшану топлотну проводљивост, мање трење и смањено пузање (35% релаксације пузања) у поређењу са чистим ПТФЕ.

Користите га у апликацијама које захтевају добро одвођење топлоте, ниско трење и хемијску отпорност, лежајеве, чауре, клизне апликације, прирубнице за хемијску обраду и опрему за производњу енергије. Доступан у класама усаглашеним са ФДА за прехрамбене и фармацеутске апликације.

Када се НЕ користи: Јаки оксиданти на високој температури (азотна киселина, хлор итд.) — графит може да оксидира. За ове услуге користите девичански ПТФЕ.

П: ПТФЕ пуњен графитом у односу на ПТФЕ пуњен карбонским влакнима, који да изаберем?

О: Обе су црне, обе побољшавају топлотну проводљивост, али служе различитим апликацијама. ПТФЕ пуњен графитом нуди најнижи коефицијент трења и најбоље перформансе клизања, идеалан за лежајеве, чауре и динамичке заптивке где је смањење трења критично.

ПТФЕ пуњен карбонским влакнима нуди већу механичку чврстоћу и бољу отпорност на хабање, идеалан за апликације велике брзине, великог оптерећења и високе температуре где су потребне и чврстоћа и расипање топлоте.

Брзо правило:

Потребно је мало трење + добро одвођење топлоте → Графит.

Потребна је висока чврстоћа + велика брзина + велико оптерећење → Угљена влакна.

За ФДА апликације, доступан је графит пуњен; карбонска влакна нису усклађена са ФДА.

П: Које су границе ПТФЕ лима испуњеног графитом и које су најчешће грешке?

О: Температура: -180°Ц до +200°Ц континуирани рад.

Притисак: До 75 бара — зависи од дебљине и дизајна.

Хемијски: пХ 0-14 — НИЈЕ компатибилан са јаким оксидантима на високој температури (азотна киселина, хлор, итд.) — графит оксидира.

Три уобичајене грешке:

Коришћење у јаким оксидантима: графит оксидира на високој температури у азотној киселини, хлору и јаким оксидационим срединама, уместо тога користите девичански ПТФЕ или ПТФЕ испуњен стаклом

Очекује се иста хемијска отпорност као и девичански ПТФЕ: док ПТФЕ нуди отпорност на пХ 0-14, графитно пунило има хемијска ограничења, проверите компатибилност пре употребе

Претерано затезање: ПТФЕ пуњен графитом захтева контролисан обртни момент; прекомерна компресија може оштетити заптивку

Потребна вам је помоћ при одабиру праве оцене? Контактирајте нас са температуром, притиском и медијима, препоручујемо праву ПТФЕ класу у року од 24 сата.
