У-тип опружна заптивка

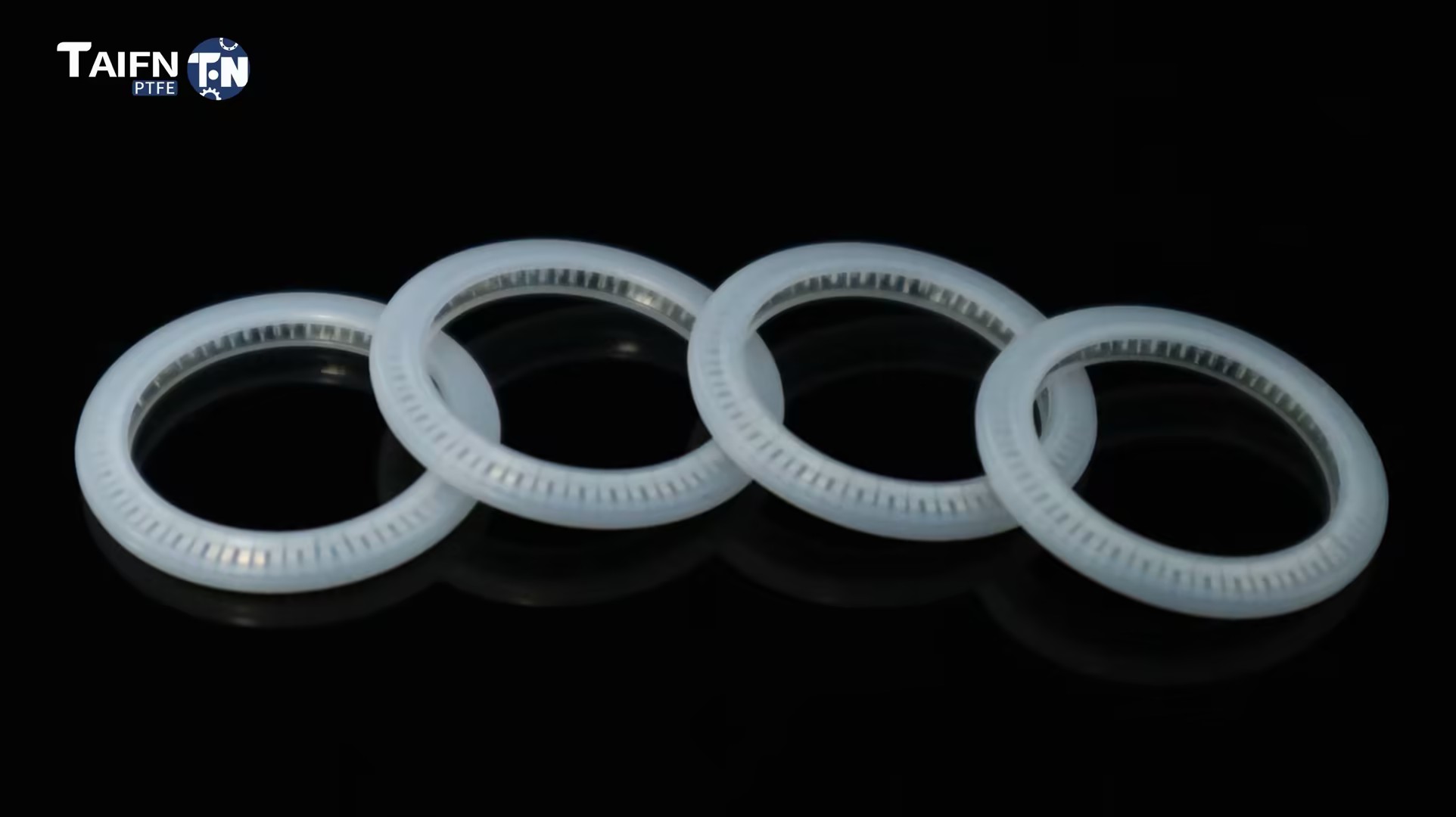

У-тип опружна заптивка се састоји од ПТФЕ омотача у облику слова У и унутрашње металне опруге, што га чини погодним за широк спектар радних услова, укључујући статичке, клипне и ротационе апликације. Као професионални добављач ПТФЕ решења за заптивање, Таифно поседује ИСО 9001 и ИСО 14001 сертификате, а наши производи су у складу са стандардима као што су ЦЕ и ФДА. Нудимо услуге прилагођавања ОЕМ-а; слободно пошаљите детаље ваше пријаве, а ми ћемо вам дати понуду и праћење у року од 24 сата.

Пошаљи упит

Опис производа

Опруга унутар заптивке са опругом типа У обезбеђује силу заптивања у условима нултог притиска; како системски притисак улази у шупљину у облику слова У, притишће заптивне усне чвршће на осовину, што је притисак већи, то је заптивка чвршћа.

Штавише, ПТФЕ материјал нуди одличну универзалну хемијску отпорност и широк опсег радних температура од -180°Ц до +200°Ц; подржава притиске до 40 МПа (динамички) / 60 МПа (статички) и линеарне брзине до 15 м/с, што га чини погодним за широк спектар радних услова.

Шта је У-тип заптивка са опругом?

Заптивка са опругом У-типа је ПТФЕ омотач у облику слова У са металном опругом унутра. То је једносмерни заптивни елемент дизајниран за примену шипки (унутрашње заптивање) или клипа (спољно заптивање).

Како то ради:

Нулти притисак: Опруга обезбеђује почетну силу заптивања, заптива чак и када систем није под притиском

Под притиском: Притисак у систему улази у У-шупљину и гура заптивне усне јаче на површину која се спаја, притисак = чвршће заптивање

Самонапајање: Опруга компензује хабање, толеранције хардвера и термички циклус, одржава силу заптивке током времена

У-Типе вс В-Типе: који вам је потребан?

Феатуре	У-тип	В-Типе
Смер заптивања	Радијално — клипњаче, стабла вентила	Аксијални — прирубнице, поклопци, крајње стране
Најбоље за	Динамичко заптивање (повратно/ротационо)	Статичко заптивање
Опсег притиска	До 40-60 МПа	До 60 МПа
Брзина	До 15 м/с (повратно)	Доњи — статички или ротирајући са малом брзином

Зашто одабрати У-тип?

Проблем	Како то решава У-Типе
О-прстенови цуре при нултом притиску	Опруга обезбеђује заптивну силу — нема "почетног цурења"
Гума се разграђује у хемикалијама	ПТФЕ омотач је хемијски инертан — пХ 0-14, универзална отпорност
Еластомери пропадају изнад +150°Ц	Подноси -180°Ц до +200°Ц
Високо трење — клизање	ПТФЕ има најмање трење — глатко кретање, без клизања
О-прстенови отказују на покретним вратилима	Дизајниран за повратно и ротационо кретање — динамичко заптивање
Честа замена	Пролеће компензује хабање — траје годинама, а не месецима

Водич за поређење и избор

У-тип против О-прстена против В-типа

Феатуре	У-тип опружна заптивка	О-прстен	В-Типе Спринг Сеал
Заптивање нултог притиска	✅ Да — опруга пружа снагу	❌ Не	✅ Да
Притисак — динамичан	До 40 МПа	Умерено	Ниже
Притисак — статичан	До 60 МПа	Умерено	До 60 МПа
Температура	-180°Ц до +200°Ц	-180°Ц до +200°Ц	-180°Ц до +200°Ц
Отпорност на хемикалије	★★★★★ универзални	★★☆☆☆	★★★★★
Трење	★★★★★ најниже	★★★★☆	★★★★★
Схафт Мовемент	Клипно и ротационо	Само статично	Статички/мала брзина
Компензација хабања	✅ Опруга компензује	❌ Не	✅ Да
Најбоље за	Клипњаче, стабла вентила	Општа статичност	Прирубнице, поклопци
Цост	$$$	$	$$$

Водич за брзи избор

Ако је ваша услуга...	Изаберите...
Клипњаче, стабла вентила — повратно кретање	У-тип са спиралном/конзолном опругом
Rotary shafts — low speed rotation	У-тип са конзолном опругом
Прирубнице, поклопци, крајње стране — статичко заптивање	В-Типе
Опште намене, ниске цене, чисти медији	О-прстен
Висок притисак (до 60 МПа)	У-тип са помоћним прстеновима
Екстремна температура (-180°Ц до +200°Ц)	У-тип са опругом Елгилои/Хастеллои
Контакт са храном/фармаком — усклађеност са ФДА	У-тип са девишком ПТФЕ јакном

Примарне апликације

Индустрија	Апликација
Хемијска обрада	Клипне пумпе, стабла вентила, реактори — киселине, растварачи, агресивне хемикалије
Пхармацеутицал	Стерилна обрада, опрема за пуњење — ФДА/УСП, ЦИП/СИП стерилизација
Храна и пиће	Санитарни вентили, машине за пуњење — усаглашеност са ФДА, ЦИП течности
Семицондуцтор	Гасне и хемијске заптивке високе чистоће, вакуумски системи — ултра-чистоће
Нафта и гас	Опрема на ушћу бунара, контролни вентили, пумпе — високи притисак, Х₂С
Ваздухопловство	Хидраулички системи, системи горива — екстремне температуре, висока поузданост

Реал-Ворлд Апплицатионс

Студија случаја 1: Хемијска пумпа — 3к дужи век

Изазов: Хемијска фабрика је мењала гумене О-прстенове на клипним пумпама које су радиле са растварачима свака 2-3 месеца због бубрења и стврдњавања, што је довело до прекида производње.

Решење: Инсталиран У-тип заптивке са опругом са ПТФЕ омотачем испуњеним угљеником и опругом од нерђајућег челика 316. Одржан је стандардни АС568А дизајн жлебова.

Резултат: Заптивке су трајале 9 месеци, 3к дуже од гуме. Нулто цурење. Интервали одржавања су продужени од недеља до сезона.

Студија случаја 2: Фармацеутски пунилац — Усклађеност са ФДА

Изазов: Машина за фармацеутско пуњење захтевала је заптивку за ротациони вентил који рукује стерилним производом. Гумени О-прстенови нису могли да прођу ФДА тестове за екстракцију.

Решење: Испоручена опружна заптивка У-типа са неисправним ПТФЕ омотачем и опругом од нерђајућег челика 316. Материјал усаглашен са ФДА. Обезбеђена комплетна документација.

Резултат: Положен ФДА тест за екстракцију. Сеал је преживео поновљене ЦИП/СИП циклусе стерилизације. Нема замене за 18 месеци.

Напомена: Стварни резултати случаја варирају у зависности од услова примене. Контактирајте нас за препоруке за специфичне апликације.

Factory Factory Factory Factory

Техничке спецификације

Својства производа

Параметар	Валуе
Температурни опсег	-180°Ц до +200°Ц (зависно од разреда)
Притисак — динамичан	До 40 МПа (са помоћним прстеновима: до 60 МПа)
Притисак — статичан	До 60 МПа
Брзина — реципрочно	До 15 м/с
Брзина — Ротациона	До 1-3 м/с
Материјал	ПТФЕ јакна + опруга од нерђајућег челика (301/316)
Отпорност на хемикалије	пХ 0-14 — практично универзалан
Тип заптивања	Радијално заптивање - шипка или клип

Опције материјала јакне

Оцена	Најбоље за	Кључна предност	Хемијска граница
Виргин ПТФЕ	Чисте хемикалије, ФДА апликације, општи сервис	Универзална хемијска отпорност, најниже трење, усклађено са ФДА	Мека — мања отпорност на хабање
ПТФЕ испуњен угљеником	Велика брзина, дисипација топлоте, антистатички	Топлотна проводљивост, побољшана отпорност на пузање	Није за јаке оксидаторе
ПТФЕ пуњен стаклом	Абразивни медији, високо хабање, каша	Повећана механичка чврстоћа, отпорност на хабање	Није за ХФ или јаке алкалије
ПТФЕ пуњен МоС₂	Лепљиви медији, мали обртни момент, побољшано подмазивање	Смањено трење, побољшана отпорност на хабање	Није за оксидационе киселине

Опције материјала за опруге

Спринг Материал	Најбоље за
301 СС / 316 СС	Општа хемијска служба, умерене температуре
316Л СС	Побољшана отпорност на корозију — агресивне хемикалије, слана вода
Елгилои®	Одлична отпорност на корозију, висока температура — ваздухопловство, критично
Хастеллои® Ц-276	Екстремна отпорност на корозију — високо агресивне хемикалије, киселине
Инцонел®	Чврстоћа на високој температури — екстремна топлота (+260°Ц+)

Опције типа опруге

Спринг Типе	Најбоље за	Кључна карактеристика
Хелицал Спринг	Висок притисак, статички/динамички при малим брзинама	Највеће оптерећење, доследно предоптерећење
Цантилевер Спринг	Динамичко заптивање, абразивни медији	Оптерећење на ивици усне — акција стругања
В-опруга	Смањено трење, умерен притисак	Карактеристика меке опруге, ниско трење

Таифно осигурање квалитета

100% чиста ПТФЕ смола — без поновног млевења, без рециклираног материјала. Доследан квалитет, серија за серијом.

Прецизно ЦНЦ обрађено — Без трошкова калупа. Прилагођене величине од 5 мм до 3300 мм у пречнику.

Потпуна следљивост — Свака серија је следљива од сировог материјала до готовог печата. Сертификати материјала на захтев.

Сертификовано по ИСО 9001 — Производни процеси сертификовани према ИСО системима управљања квалитетом.

Доступне оцене у складу са ФДА — Виргин ПТФЕ испуњава захтеве ФДА 21 ЦФР 177.1550 и БфР.

Доступне легуре опруге — 301/316 СС стандард; Елгилои, Хастеллои, Инцонел за екстремне услове.

Стандардна компатибилност жљебова — Одговара АС568А, ДИН 3771 стандардним О-прстеновима.

Test Test Test Test

ФАК

П: Шта је У-тип заптивке са опругом и када треба да је користим?

О: ПТФЕ омотач у облику слова У са металном опругом унутра. Заптивке од нултог до високог притиска (до 60 МПа) на покретним вратилима.

Користите га када О-прстенови или гумене заптивке за усне покваре, на клипњачама, стабљикама вентила и динамичким апликацијама које рукују агресивним хемикалијама, екстремним температурама или високим притиском.

У-тип у односу на В-тип: У-тип је радијално заптивање, за клипњаче и стабла вентила. В-тип је аксијално заптивање, за прирубнице и поклопце.

Ако заптивате покретну шипку: изаберите У-тип.

Ако заптивате прирубницу или поклопац: изаберите В-тип.

П: Колико кошта опружна заптивка типа У?

О: Цена зависи од пречника, материјала омотача, легуре опруге, типа опруге и количине. Стандардне величине почињу од приближно Кс−Кс−И. Прилагођене величине наведене по цртежу.

Цена удара легуре опруге: 301/316 СС (стандардна, најнижа цена) → Елгилои/Хастелои (екстремна корозија/висока температура, већа цена).

Тип опруге утиче на цену: Хеликални (веће оптерећење) наспрам конзоле (динамичко стругање) наспрам В-опруге (мало трење).

П: Која су ограничења и најчешће грешке при инсталацији?

О: Температура: -180°Ц до +200°Ц (зависно од степена).

Притисак: до 40 МПа (динамички) / 60 МПа (статички).

Брзина: до 15 м/с (повратно), до 1-3 м/с (ротационо).

Хемијске границе:

ПТФЕ омотач: није за растопљене алкалне метале или елементарни флуор.

Испуњен стаклом: није за ХФ или јаке алкалије.

Пуњење угљеника: није за јаке оксидаторе.

Три уобичајене грешке:

(1) Оштећење усне током инсталације: проверите пре уградње.

(2) Прекомерно затезање или неправилан дизајн жлебова: Заптивке типа У одговарају стандардним жлебовима за О-прстенове АС568А. Погрешне димензије оштећују печат.

(3) Инсталирање уназад: Заптивке типа У су усмерене. У-отвор мора бити окренут према страни притиска (где притисак улази у "У").
