Прилагођено машински обрађени ПТФЕ делови

Са више од 20 година искуства у индустрији, Таифно поседује свеобухватне могућности у истраживању и развоју, прилагођавању и производњи, нудећи широк спектар прилагођених машински обрађених ПТФЕ делова. Користимо прецизну машинску обраду или компресијско пресовање да бисмо испунили ваше тачне спецификације, прилагођавајући се било ком облику, величини или класи, и бавимо се свиме, од развоја прототипа до масовне производње.

Пошаљи упит

Опис производа

Таифно је специјализовани произвођач који нуди ПТФЕ делове обрађене по мери. Наш стручни тим производи компоненте на основу ваших ЦАД цртежа, ПДФ датотека или чак ручно нацртаних скица. Радимо са широким спектром материјала, укључујући девичански ПТФЕ и различите врсте пуњења (као што су стаклена влакна, угљенична влакна, молибден дисулфид, бронза, ПЕЕК, итд.), од којих је сваки пројектован да испуни специфичне захтеве перформанси.

Затражите понуду данас; ми ћемо одговорити у року од 24 сата да разговарамо о решењима и ценама и обезбедимо бесплатне узорке.

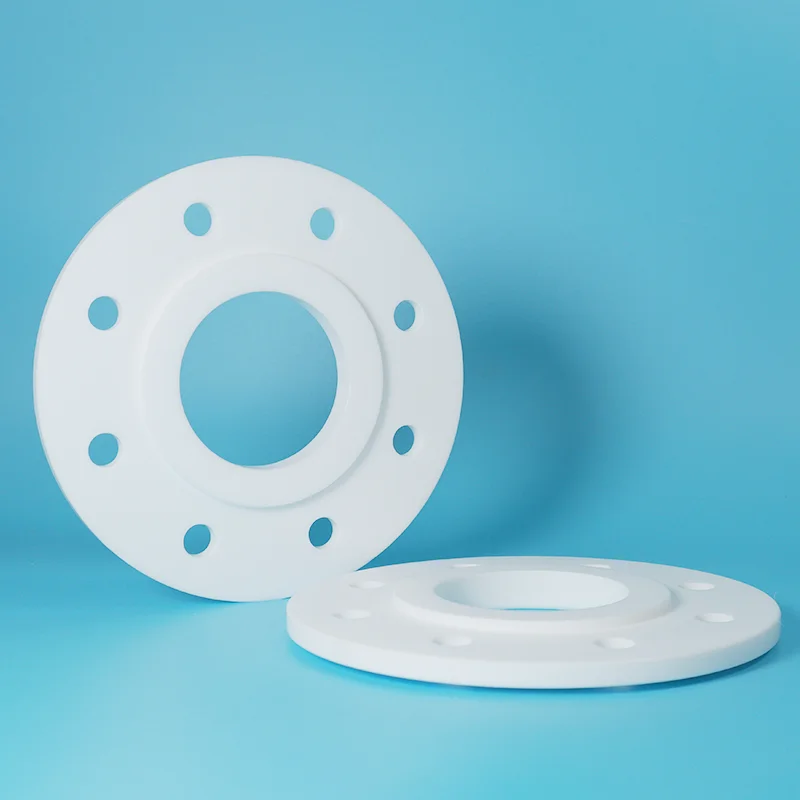

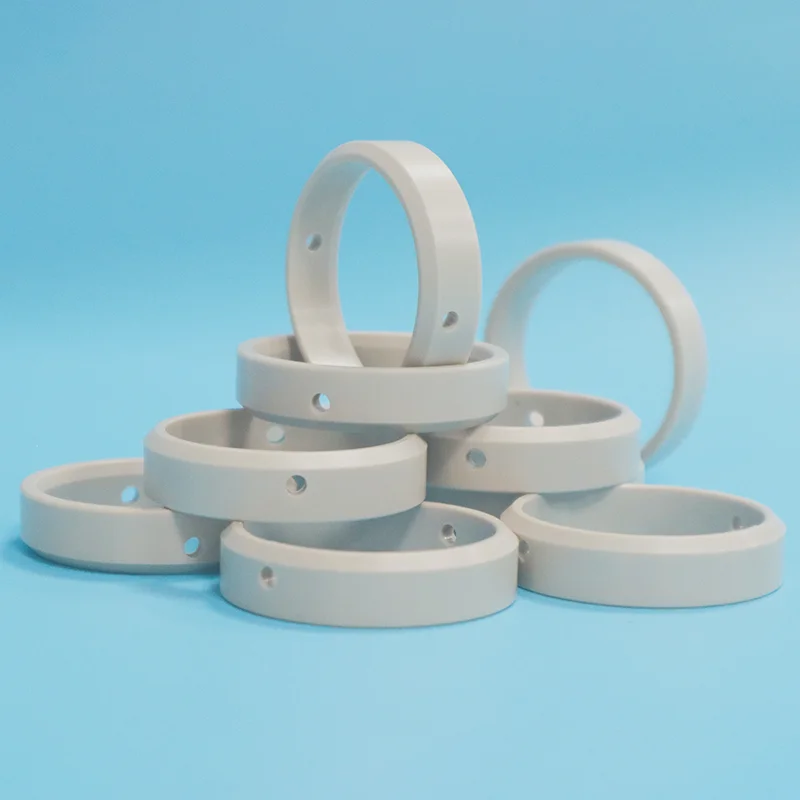

Custom Machined PTFE Parts

Шта су прилагођени машински обрађени ПТФЕ делови?

ПТФЕ прилагођени делови су прецизно обрађене или изливене компоненте произведене од ПТФЕ смоле према вашим тачним спецификацијама, а не стандардни стандард. Потребни су вам када стандардне величине не одговарају, ваша прирубница није стандардна или ваша примена захтева специфичан облик, толеранцију или квалитет материјала.

Примери: прилагођене заптивке, седишта вентила, клипни прстенови, јастучићи лежаја, мехови, изолатори, било који облик који можете да нацртате, можемо да направимо од ПТФЕ.

Кључне карактеристике материјала:

Хемијска инертност: отпоран на скоро све хемикалије, киселине, алкалије, раствараче, угљоводонике

Опсег температуре: Непрекидан сервис од -180°Ц до +200°Ц (краткорочно до +300°Ц)

Најмање трење: Коефицијент од 0,04, најнижи од било ког чврстог материјала

Нелепљива површина: Спречава лепљење и накупљање медија, лако се чисти

Електрична изолација: Одлична диелектрична својства

Усклађеност са ФДА: Доступно за храну и биокомпатибилност

Процеси производње

ПТФЕ прилагођени делови се могу произвести кроз два основна процеса:

Процес	Најбоље за	Кључне карактеристике
ЦНЦ обрада	Сложене геометрије, чврсте толеранције, прототипови, мале до средње серије	Постиже ±0,02 мм, могућност 5 оса, сложене контуре
Компресијско обликовање	Делови великог пречника, производња великог обима, једноставни облици	Делови пречника до 3300 мм, високе густине, без шупљина

Зашто одабрати прилагођене ПТФЕ делове

Проблем: Стандардни делови се не уклапају

Проблем	Зашто се то дешава	Реални трошак
Не уклапа се	Стандардне величине ретко одговарају вашој опреми	Цурење, превремени квар, прерада — 3-5 пута цена прилагођеног дела
Погрешна класа материјала	Једна оцена за све — није оптимизовано за ваше медије	Кратак радни век, честе замене — трошак 5-10 пута током 3 године
Лоше перформансе	Генерички дизајн — није пројектован за вашу апликацију	Застоји у производњи, безбедносни ризици — лако премашују цену прилагођених делова
Додати трошак	Измените стандардне делове — или редизајнирајте свој систем	Време инжењеринга, кашњења у производњи — 500$+ по модификацији

Поређење: Прилагођени ПТФЕ вс Стандард вс Модификовани

Поређење трошкова и учинка

Феатуре	Стандардни ПТФЕ	Модификовани стандард	Цустом ПТФЕ
Фит	Компромис - можда неће одговарати	Одговара након модификације	Савршено — направљено према вашим спецификацијама
Инсталација	Може захтевати поновну обраду	Радно интензиван	Једноставно - директно уклапање
Век трајања	Кратко — није оптимизовано	Умерено — побољшање ограничено	Лонг — дизајниран за вашу примену
Укупни трошкови (3 године)	Високо — честе замене + застоји + прерада	Високо — модификације + замене + застоји	Најнижи — један део, нема проблема
Леад Тиме	Одмах	3-5 дана + рад	5-7 дана прототип

Кључни увид: Стандардни ПТФЕ део може коштати 50 долара. Прилагођени ПТФЕ део може коштати 200 долара. Али ако стандардни део поквари свака 3 месеца, а прилагођени део траје 3 године, прилагођени део вам штеди новац у првој години.

Додати застоје, рад и прераду? Цустом побеђује сваки пут.

Апликације

Примари Индустриес

Индустрија	Апликација	Препоручена оцена
Хемијска обрада	Седишта вентила, делови пумпе, облоге реактора, цевни спојеви	Испуњен стаклом или модификован ТФМ™
Ваздухопловство	Заптивке, лежајеви, изолација жице — лагана, широк температурни опсег	Виргин ПТФЕ, ФЕП, ПЕЕК
Семицондуцтор	Носачи плочица, руковање хемикалијама, ултра чисти делови — висока чистоћа, чиста соба	Дјевичански ПТФЕ високе чистоће, ПФА
Медицина и фармација	Хируршки инструменти, линије за производњу лекова — биокомпатибилни, усаглашени са ФДА	Виргин ПТФЕ, ФДА/УСП оцене
Нафта и гас	Компоненте вентила, опрема на ушћу бунара, заптивке цевовода	ПТФЕ пуњени стаклом или угљеником
Храна и пиће	Делови транспортера, заптивке у складу са ФДА, опрема за пуњење	Виргин ПТФЕ (усаглашено са ФДА)
Индустриал Мацхинери	Чауре, лежајеви, хабајуће компоненте, водећи прстенови	ПТФЕ пуњен угљиком или бронзом

Типични прилагођени делови

Заптивке и заптивке: било који облик, било која величина, прилагођена геометрија

Чауре и лежајеви: Кућни лежајеви, потисне подлошке, чауре са прирубницом

Компоненте вентила: седишта вентила, чепови, куглице, мембране

Електрични изолатори: одстојници, одстојници, тела конектора

Клипни прстенови: прстенови компресора, водећи прстенови, хабајуће траке

Лабораторијски прибор: Чаше, епрувете, левци, лончићи, прилагођене димензије

Сложене компоненте: Делови са више функција, било који облик који можете да нацртате

Опције квалитета материјала

Оцена	Најбоље за	Кључна предност	Хемијска граница	Цост
Виргин ПТФЕ	Чисте хемикалије, ФДА, ниско трење, општи сервис	Универзална хемијска отпорност, најниже трење, усклађено са ФДА	Мека — мања отпорност на хабање	$
ПТФЕ пуњен стаклом	Абразивни медији, високо оптерећење, каша	3-5к дужи век у абразивима, чврстоћа	Није за ХФ или јаке алкалије	$$
ПТФЕ испуњен угљеником	Велика брзина, расипање топлоте, рад на суво	Топлотна проводљивост, ниско трење, антистатички	Није за јаке оксидаторе	$$
ПТФЕ пуњен МоС₂	Лепљиви медији, мали обртни момент, мазивост	Побољшано подмазивање, додатно смањује трење	Није за оксидационе киселине	$$
ПТФЕ испуњен бронзом	Екстремни притисак, велико оптерећење, тешко хабање	Највећа чврстоћа и отпорност на хабање	Није за киселине или слану воду	$$$
ПЕЕК	Екстремна температура, високо оптерећење, зрачење	Највећа чврстоћа, отпорност на хабање — до +250°Ц	Веома висока цена, ограничена хемијска компатибилност	$$$$

Водич за брзи избор

Ако је ваша услуга...	Изаберите...
Чисте хемикалије, ФДА, низак притисак	Виргин ПТФЕ
Абразивни медији, каша, високо хабање	ПТФЕ пуњен стаклом
Велика брзина, дисипација топлоте, антистатички	ПТФЕ испуњен угљеником
Лепљиви медији, мали обртни момент, побољшано подмазивање	ПТФЕ пуњен МоС₂
Екстремни притисак, велико оптерећење, тешко хабање	ПТФЕ испуњен бронзом
Екстремна температура, зрачење, висока прецизност	ПЕЕК
Нисте сигурни? Пошаљите нам своје медије, температуру, притисак	препоручујемо

Реал-Ворлд Апплицатионс

Студија случаја 1: Прилагођено седиште вентила — 6к дужи животни век

Изазов: Хемијска фабрика је имала нестандардну величину кугластог вентила. Стандардна седишта ПТФЕ вентила нису одговарала. Фабрика је модификовала стандардна седишта на лицу места, дуготрајно, скупо, а перформансе заптивања су угрожене. Цурење се дешавало свака 3-4 месеца.

Решење: Прилагођено обрађена ПТФЕ седишта вентила за тачне димензије вентила. Квалитет пуњеног стаклом за отпорност на хабање у абразивним медијима.

Резултат: Савршено пристајање. Нису потребне модификације. Седишта су трајала више од 2 године, 6 пута дуже од модификованих стандардних седишта. Елиминисано 8.000 УСД годишње у трошковима модификације и застоја.

Студија случаја 2: Комплексна ПТФЕ компонента — Постигнуте уске толеранције

Изазов: Произвођачу полупроводничке опреме је била потребна сложена ПТФЕ компонента са толеранцијом ±0,02 мм, више функција и ултра-високе чистоће за употребу у чистим просторијама. Стандардни ПТФЕ није могао да задовољи тачност димензија.

Решење: Прецизна ЦНЦ обрада са постројењем са контролисаном температуром (68-72°Ф) ради одржавања стабилности димензија. Примењено жарење за ублажавање напрезања како би се спречило хладно струјање. Виргин ПТФЕ високе чистоће са потпуном следљивошћу.

Резултат: Сложена геометрија постигнута унутар толеранције. Нема контаминације у валидацији чисте собе. Дато је више поновљених налога.

Студија случаја 3: Прилагођена заптивка великог пречника — без шавова, без цурења

Изазов: Хемијској фабрици је била потребна ПТФЕ заптивка за стаклену прирубницу пречника 2000 мм. Стандардне заптивке нису доступне у овој величини. Заптивке од лима по мери биле су прескупе и имале су недостатке у шавовима.

Решење: Прилагођена ПТФЕ заптивка израђена компресијом до тачног пречника 2000 мм, оптимизоване дебљине за заштиту прирубнице обложене стаклом.

Резултат: Једноделна ливена конструкција — без шавова. Савршено пристајање. Нема оштећења на стакленој прирубници. Заптивка је радила без цурења 18 месеци и даље.

Напомена: Стварни резултати случаја варирају у зависности од услова примене. Контактирајте нас за препоруке за специфичне апликације.

Factory Factory Factory Factory

Техничке спецификације

Својства ПТФЕ материјала

Имовина	Валуе	Тест Метход
Густина	2,15-2,20 г/цм³	АСТМ Д792
Затезна чврстоћа	20-35 МПа	АСТМ Д638
Издужење при прекиду	250-500%	АСТМ Д638
Коефицијент трења	0,04-0,20	АСТМ Д1894
Тврдоћа	Схоре Д 55-65	АСТМ Д2240
Апсорпција воде	<0,01%	АСТМ Д570
Температура непрекидног рада	-180°Ц до +200°Ц	АСТМ Д746
Температура краткотрајне услуге	До +300°Ц	—
Отпорност на хемикалије	пХ 0-14 (осим растопљених алкалних метала, једињења флуора)	—
Диелектрична чврстоћа	15-50 кВ/мм	АСТМ Д149

Димензионалне могућности

Параметар	Способност
Обрађени делови — ЦНЦ стругање	Пречник до 600 мм × дужина 1200 мм
Обрађени делови — ЦНЦ глодање	До 600×400×300 мм
Молдед Партс — Компресијско обликовање	Пречник до 3300 мм
Минимална дебљина зида	До 0,8 мм (обрађено)
Толеранција — стандардна	±0.05мм
Толеранција — Прецизност	±0.02мм
Завршна обрада	0,8-3,2 μм Ра (полирање за финије завршне обраде)

Осигурање квалитета

Материјал од 100% девичанске смоле — без поновног млевења, без рециклираног материјала. Доследан квалитет, серија за серијом.

Потпуна следљивост — Свака серија је следљива од сировог материјала до готовог производа. Сертификати материјала доступни на захтев.

Прецизна обрада — Компоненте прецизно обрађене до уских толеранција помоћу напредне ЦНЦ опреме.

Сертификовано ИСО 9001:2015 — Производни процеси сертификовани према ИСО системима управљања квалитетом.

Доступне класе усаглашене са ФДА — Виргин ПТФЕ и одабрани слојеви испуњавају захтеве ФДА 21 ЦФР 177.1550.

Бесплатна подршка за ДФМ — Процењујемо ваш дизајн и препоручујемо геометрију или алтернативне материјале по нижој цени — иста функција, боља производност. Укључено са сваким цитатом.

Прототип за производњу — Један прототип за производњу великог обима — све подржано. Време испоруке: 5-7 дана прототип, 7-15 дана производња.

Test Test Test Test

ФАК

П: Шта вам је потребно да цитирате прилагођене машински ПТФЕ делове и колико времена то траје?

О: Четири ствари:

(1) Цртеж или скица: 3Д (СТЕП/ИГЕС), 2Д (ПДФ), или чак ручна скица са кључним димензијама.

(2) Квалитет материјала: препоручујемо ако нисте сигурни.

(3) Количина: прототип, мала серија или производња.

(4) Примена: температура, медији, притисак (тако да можемо препоручити праву оцену).

Обрада понуде: 24 сата.

Време испоруке прототипа: 5-7 дана.

Време производње: 7-20 дана.

Достава: Ваздух 5-15 дана; Море 15-30 дана.

П: Које толеранције можете постићи и колико кошта прилагођено?

О: Стандардна толеранција: ±0,05 мм.

Прецизност: ±0,02 мм.

Трошкови зависе од сложености, величине, материјала, толеранције и количине.

Поређење трошкова: Стандардни део може да кошта 50 УСД. Прилагођени део може коштати 200 долара. Али ако је стандардни део потребно заменити свака 3 месеца, прилагођени део се исплати у првој години.

Помажемо у оптимизацији вашег дизајна за смањење трошкова — бесплатне повратне информације ДФМ-а уз сваку понуду. Нема скривених накнада. Потпуна транспарентност.

П: Која су ограничења и како ми помажете да избегнем грешке?

О: Температура: -180°Ц до +200°Ц (краткотрајно до +300°Ц).

Хемијске границе:

Виргин ПТФЕ: није за растопљене алкалне метале или флуор.

Испуњен стаклом: није за ХФ или јаке алкалије.

Пуњење угљеника: није за јаке оксидаторе.

Најчешће грешке: Дизајнирање за бризгање (ПТФЕ се не може бризгати), навођење преуских толеранција (додаје трошкове) или одабир погрешне класе за ваш медијум.

Помажемо вам да избегнете ове, бесплатне ДФМ прегледе уз сваки цитат. Процењујемо дизајн, потврђујемо компатибилност, препоручујемо праву оцену и предлажемо алтернативе геометрије по нижој цени.

Не правимо само делове, већ решавамо проблеме са заптивачима.
