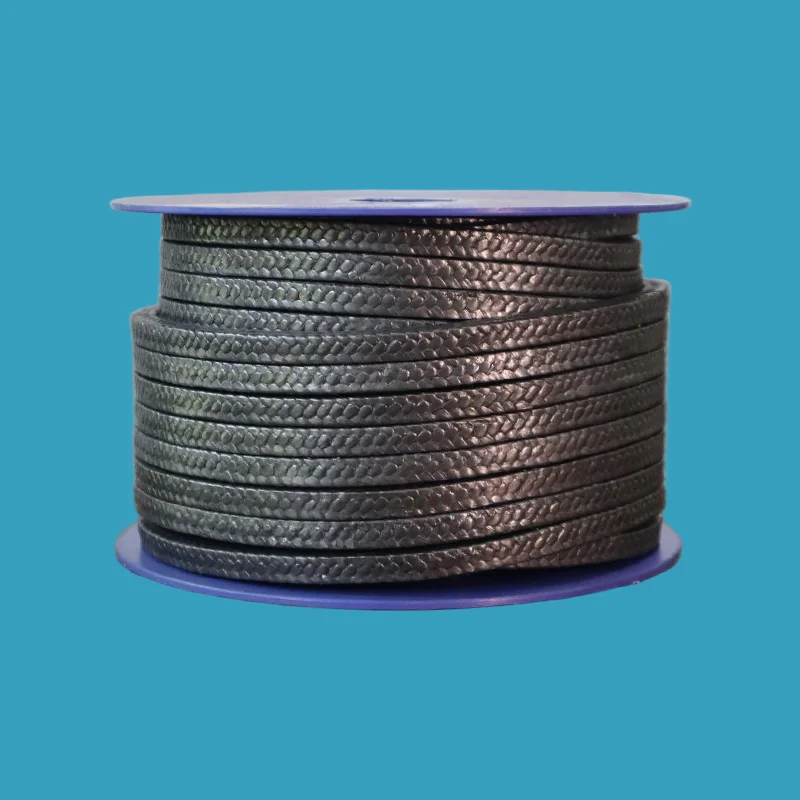

Паковање оплетено од карбонских влакана

Таифно је професионални и поуздан произвођач паковања од плетених карбонских влакана. Овај производ високих перформанси је дизајниран за захтевне услове рада, са температурним опсегом од -240°Ц до +350°Ц и могућностима притиска до 200 бара; отпоран је на широк спектар хемијских медија у опсегу пХ 0-14 (са изузетком јаких оксидационих агенаса).

Шта је паковање од угљеничних влакана?

Уплетена амбалажа од угљеничних влакана је плетена од угљеничних предива високе чврстоће (на бази полиакрилонитрила, садржај угљеника преко 90%) и импрегнирана ПТФЕ дисперзијом и графитним мазивима.

Карбонска влакна пружају изузетну затезну чврстоћу, топлотну проводљивост и стабилност димензија. Импрегнација ПТФЕ/графита смањује трење, спречава нарезивање осовине и додаје хемијску отпорност.

Како то ради:

Угљенична влакна: обезбеђују снагу, топлотну проводљивост (одводе топлоту трења) и хемијску стабилност на високим температурама

ПТФЕ/графитна импрегнација: Смањује трење, спречава нарезивање осовине и повећава отпорност на хемикалије

Интерлоцк плетеница: Обезбеђује флексибилност, уједначен контакт осовине и поуздано заптивање под притиском

Зашто одабрати паковање од карбонских влакана?

Средина: Где други не успевају

Водич за поређење и избор

Угљична влакна против ПТФЕ против графита против Арамида/ПТФЕ

Водич за брзи избор

Примарне апликације

Реал-Ворлд Апплицатионс

Студија случаја 1: Пумпа за врућу нафту у рафинерији — 3к дужи животни век

Клијент: Велика компанија за прераду нафте која рукује врућим уљем на 280°Ц

Изазов: ПТФЕ паковање се мењало сваких 4-6 месеци. Радна температура је била 280°Ц — изнад границе непрекидног рада ПТФЕ-а. Паковање је омекшало и истискивало се, узрокујући цурење и честа искључења.

Решење: Инсталирано паковање од угљеничних влакана са импрегнацијом од ПТФЕ/графита. Висока топлотна проводљивост распршила је топлоту трења. Карбонска влакна су задржала снагу на 280°Ц.

Резултат: Паковање је трајало више од 18 месеци — 3 пута дуже. Нулто цурење. Интервали одржавања су продужени са месеци на године.

Годишња уштеда трошкова: 12.000 долара по пумпи.

Студија случаја 2: Хемијска постројења — компатибилност пХ 0-14

Клијент: Хемијска фабрика која пумпа више хемикалија у пуном пХ опсегу

Изазов: Један дан киселина, следећег нагризајуће. ПТФЕ паковање је радило хемијски, али није могло да поднесе топлоту која се ствара при великим брзинама. Графитно паковање оксидовано у киселинама.

Решење: Паковање од угљеничних влакана са пХ 0-14 хемијском отпорношћу и високом топлотном проводљивошћу. Руковао је и хемикалијама и топлотом.

Резултат: Поуздано је паковање у свим хемијским услугама. Одвођење топлоте је елиминисало бодовање осовине. Нема замене за 12 месеци.

Напомена: Стварни резултати случаја варирају у зависности од услова примене. Контактирајте нас за препоруке за специфичне апликације.

Техничке спецификације

Својства паковања од угљеничних влакана

Доступне оцене

Осигурање квалитета

Висококвалитетна карбонска влакна — Премиум карбонско предиво водећих произвођача

Импрегнација ПТФЕ/графита — Темељна обрада за доследно подмазивање и хемијску отпорност

Прецизно плетење — Интерлоцк плетена конструкција за уједначену густину и флексибилност

Потпуна следљивост — Свака серија је следљива од сировог материјала до готовог паковања

Тестиране перформансе — Оцене температуре, притиска и брзине верификоване у складу са индустријским стандардима

ФАК

П: Када треба користити плетену амбалажу од карбонских влакана?

О: Користите га када вам треба паковање које заједно подноси топлоту, притисак и хемикалије, средиште где ПТФЕ не успе (изнад +260°Ц), а графит је превише (испод +350°Ц).

Када га користити: +260°Ц до +350°Ц, велика брзина (до 25 м/с), висок притисак, врућа уља, пХ 0-14 хемикалије.

Када се НЕ користи: Јаки оксиданти на високој температури (азотна киселина, хлор), угљеник оксидира.

Чисте хемикалије испод +200°Ц, ПТФЕ је јефтинији.

Екстремна топлота изнад +350°Ц, бољи је графит.

Храна/фарма, ПТФЕ је у складу са ФДА, угљеник није.

П: Угљенична влакна наспрам ПТФЕ наспрам графита, која вам штеди новац?

О: ПТФЕ кошта најмање унапред, али не успева изнад +200°Ц. Графит кошта највише и подноси +650°Ц, али ако је ваша услуга испод +350°Ц, преплаћујете могућност која вам није потребна.

Угљенична влакна су слатка тачка: Више унапред од ПТФЕ, ниже од графита, али покривају тежак средњи опсег где ПТФЕ не успева и графит није неопходан.

Брзо правило:

Испод +200°Ц, чист медијум → ПТФЕ.

+260°Ц до +350°Ц, хемикалије, велика брзина → Карбонска влакна.

Изнад +350°Ц, пара → Графит.

П: Које су границе и најчешће грешке?

О: Температура: -240°Ц до +350°Ц.

Притисак: до 30 бара (ротационо), до 200 бара (клипно/статичко).

Брзина: до 25 м/с (ротационо).

Хемијски: пХ 0-14, осим јаких оксидатора на високој температури (азотна киселина, хлор) који нападају угљеник.

Три уобичајене грешке:

(1) Употреба угљеничних влакана у јаким оксидантима: угљеник оксидира. Уместо тога користите ПТФЕ или графит.

(2) Претерано затезање: прекомерна компресија оштећује заптивку и повећава топлоту трења. Користите момент кључ.

(3) осовина сувише мекана: угљенична влакна су чврста; обезбедите тврдоћу осовине ≥45 ХРЦ или користите чауру за вратило.
