У условима рада где је чисто ПТФЕ паковање склоно хабању и оштећењу, ПТФЕ паковање ојачано арамидним влакнима остаје нетакнуто; издржава притиске до 200 бара, подржава линеарне брзине до 20 м/с и погодан је за пХ опсег од 2-12.
Ако ваш пројекат укључује руковање течностима које садрже кашу, песак или кристале, Таифно, као професионални произвођач, снажно препоручује арамид/ПТФЕ композитно паковање.

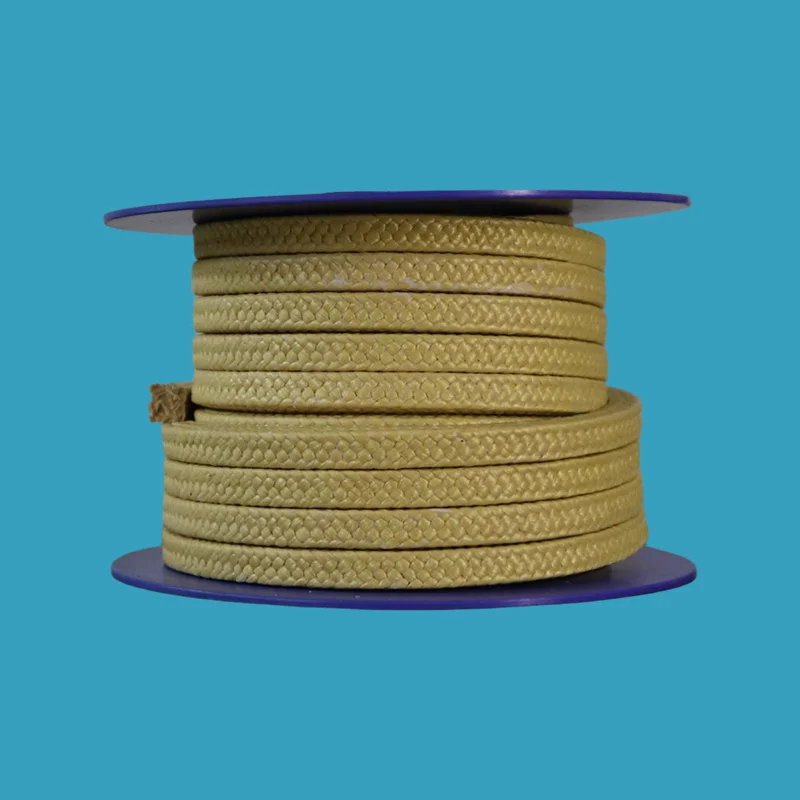

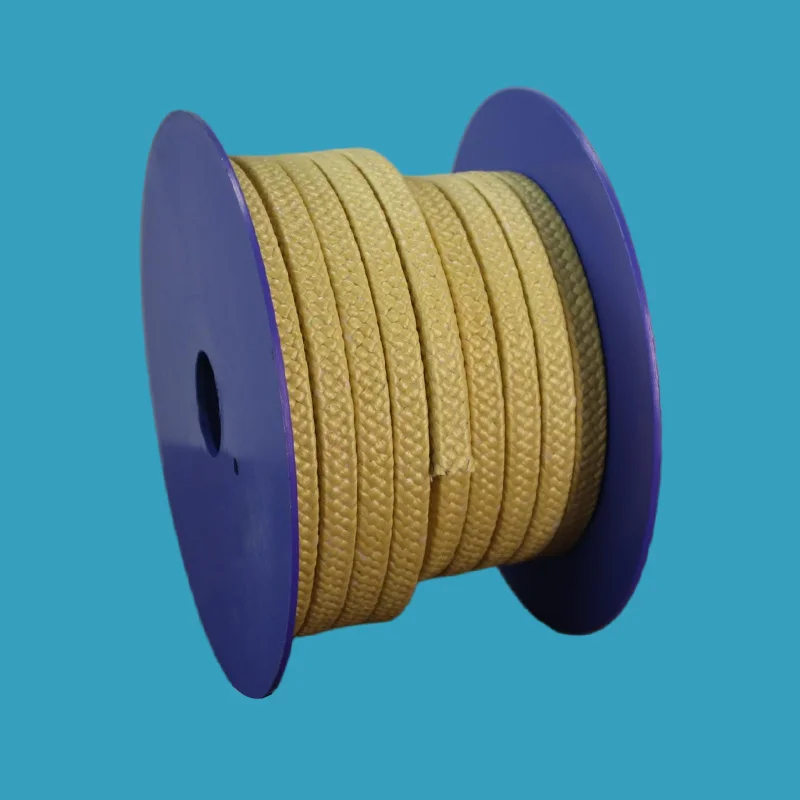

Арамид/ПТФЕ паковање је плетено од арамидних влакана високе чврстоће у комбинацији са ПТФЕ и мазивима. Арамид пружа изузетну жилавост, отпорност на хабање и чврстоћу на удар, због чега је добио надимак "синтетичка челична жица" (снага је три пута већа од челичне жице при једној петини тежине). ПТФЕ и мазива смањују трење, расипају топлоту и обезбеђују хемијску отпорност.
Како то ради:
Арамидна влакна: Пружају структурну чврстоћу, отпорност на абразију и отпорност на екструзију — издржавају абразивне честице које секу кроз меки ПТФЕ
ПТФЕ/мазива: Смањите трење, спречите зарезивање осовине и одвојите топлоту трења
Плетена конструкција: Уплетена плетеница пружа флексибилност и уједначен контакт осовине за поуздано заптивање
|
Проблем |
Како то решава арамид/ПТФЕ |
|
ПТФЕ паковање се брзо троши |
Арамидна влакна су веома отпорна на хабање — преживљавају тамо где је ПТФЕ уситњен |
|
Абразивни медији уништавају мекана паковања |
Чврста конструкција подноси кашу, песак, кристале и прљаве течности |
|
Висок притисак изазива екструзију |
Арамид обезбеђује снагу против екструзије — држи облик под притиском |
|
Топлота трења оштећује осовине |
ПТФЕ мазива смањују трење и расипају топлоту |
|
Честа замена кошта застоја |
Траје 5-10 пута дуже од ПТФЕ паковања у абразивним услугама |
|
Материјал |
пХ опсег |
Најбоље за |
|
ПТФЕ паковање |
пХ 0-14 (универзално) |
Чисте хемикалије, киселине, алкалије, храна/фармацеутика — где је хемијска отпорност приоритет |
|
Арамид/ПТФЕ паковање |
пХ 2-12 |
Абразивни медији, каша, прљаве течности — где је отпорност на хабање приоритет |
Када одабрати арамид/ПТФЕ: Ваш медијум је абразиван И унутар пХ 2-12. Ако је ваш медијум пХ 0-1 или пХ 13-14 И абразиван, можда ће вам требати друго решење (контактирајте нас).
|
Феатуре |
Арамид/ПТФЕ |
ПТФЕ паковање |
Карбон/Графит |
|
Отпорност на абразију |
★★★★★ најтврђи |
★☆☆☆☆ брзо се носи |
★★★☆☆ |
|
Отпорност на хемикалије |
★★★★☆ пХ 2-12 |
★★★★★ пХ 0-14 |
★★★★☆ |
|
Температура |
-180°Ц до +200°Ц |
-180°Ц до +200°Ц |
До +650°Ц |
|
Притисак (узвратни) |
До 200 бара |
До 200 бара |
До 250 бара |
|
брзина (ротационо) |
До 20 м/с |
До 20 м/с |
До 20 м/с |
|
Цена (почетна) |
$$ |
$ |
$$$ |
|
Век трајања (абразивни сервис) |
Дугачка — 5-10к ПТФЕ |
Кратко - недеље |
Умерено |
|
Најбоље за |
Абразиви, каша, прљаве течности |
Чисте хемикалије, храна/фарма |
Висока температура, пара |
|
Ако је ваша услуга... |
Изаберите... |
|
Муљ, песак, течности које садрже кристале |
Арамид/ПТФЕ — отпоран на хабање |
|
Чисте хемикалије, храна, фармација (пХ 0-14) |
ПТФЕ паковање |
|
Висока температура изнад +200°Ц |
Паковање од угљеника/графита |
|
Висок притисак + абразиви |
Арамид/ПТФЕ са дизајном против екструзије |
|
Нисте сигурни? Пошаљите нам своје медије, температуру, притисак |
препоручујемо |
|
Индустрија |
Апликација |
|
Хемијска обрада |
Муљне пумпе, мешалице, реактори — абразивни медији, пХ 2-12 |
|
целулоза и папир |
Стоцк пумпе, дигестори, руковање црним/белим алкохолом |
|
Рударство и прерада минерала |
Муљне пумпе, руковање јаловином — песак, честице руде |
|
Повер Генератион |
Руковање пепелом, пумпе за мешавину угља |
|
Пречишћавање отпадних вода |
Канализационе пумпе, руковање песком |
|
Храна и шећер |
Шећерни сирупи, каша од хране — абразивни, али нетоксични |
|
Нафта и гас |
Муљне пумпе, течности за бушење — високог притиска, абразивни |
Ротационе пумпе (центрифугалне)
Клипне пумпе (клип, клип)
Мешалице и мешалице
Заптивке реактора
Стабљика вентила (статичке апликације)
Клијент: Операција отвореног копа за руковање рудном муљом
Изазов: ПТФЕ паковање на центрифугалним пумпама је замењено сваке 3-4 недеље. Абразивне честице секу кроз мека ПТФЕ влакна, узрокујући цурење и прекиде у производњи. Свака замена је значила 2 сата застоја и изгубљени учинак.
Решење: Инсталирано арамидно/ПТФЕ паковање са конструкцијом плетенице са блокадом. Арамидни углови су обезбедили отпорност на хабање док је ПТФЕ одржавао ниско трење.
Резултат: Паковање је трајало више од 8 месеци — 10 пута дуже. Интервали одржавања су продужени од недеља до сезона. Елиминисано 10+ догађаја замене по пумпи годишње.
Изазов: Хемијско постројење које рукује абразивним растворима са пХ 10 користило је паковање само од арамида. Док је отпорност на хабање била добра, паковање је зарезало осовину.
Решење: Прешао на ПТФЕ паковање ојачано арамидним влакнима. ПТФЕ је смањио трење и елиминисао зарезивање осовине. Потврђена компатибилност са пХ 10.
Резултат: Нема бодова осовине. Век трајања паковања је продужен са 3 месеца на преко 12 месеци. пХ 2-12 компатибилност верификована за примену.
Напомена: Стварни резултати случаја варирају у зависности од услова примене. Контактирајте нас за препоруке за специфичне апликације.
|
Параметар |
Валуе |
|
Температурни опсег |
-180°Ц до +200°Ц |
|
Притисак — Ротациони |
До 30 бара (435 пси) |
|
Притисак — повратно |
До 200 бара |
|
Притисак — статичан |
До 250 бара |
|
Брзина — Ротациона |
До 20 м/с |
|
Брзина — реципрочно |
До 2 м/с |
|
пХ опсег |
2-12 (не 0-14 — арамидна влакна имају пХ границе) |
|
Густина |
1,45-1,50 г/цм³ |
|
Материјал |
Арамидна влакна + ПТФЕ + мазива |
|
Боја |
Жута или жуто-браон |
|
Врста оцене |
Изградња |
Најбоље за |
|
ПТФЕ предиво са арамидним угловима |
ПТФЕ површине смањују трење, арамидни углови пружају отпорност на хабање |
Општи абразивни сервис, умерен притисак, пумпе |
|
Арамидно језгро са ПТФЕ спољним слојевима |
Арамидно језгро за снагу, ПТФЕ спољни слојеви за ниско трење |
Висок притисак, висока абразија |
|
ПТФЕ-импрегнирани арамид |
Арамидно предиво третирано ПТФЕ дисперзијом и мазивима |
Уравнотежене перформансе — отпорност на хабање + отпорност на хемикалије |
|
Арамид/ПТФЕ са графитом |
Арамид/ПТФЕ са графитним мазивом |
Расипање топлоте, смањено трење |
Висококвалитетна арамидна влакна — Премиум арамидно предиво водећих произвођача
ПТФЕ импрегнација — Темељна обрада ПТФЕ дисперзијом за доследно подмазивање
Прецизно плетење — Интерлоцк плетена конструкција за уједначену густину и флексибилност
Потпуна следљивост — Свака серија је следљива од сировог материјала до готовог паковања
Тестиране перформансе — Оцене температуре, притиска и брзине верификоване у складу са индустријским стандардима
О:Када га користити: Абразивни медији, прљаве течности, високи притисак, рударство, целулоза и папир, отпадне воде.
Када га НЕ користити: Чисте хемикалије (ПТФЕ је бољи), храна/фармацеутика (ПТФЕ је у складу са ФДА), температуре изнад +200°Ц (користите угљеник/графит), пХ испод 2 или изнад 12 (границе пХ).
Кључна пХ разлика: ПТФЕ паковање је пХ 0-14 универзално. Арамид/ПТФЕ је пХ 2-12.
О: ПТФЕ паковање кошта мање унапред и ради на чистим течностима. Али ако је ваш медиј абразиван, мењате га сваких неколико недеља, свака замена значи застоје, рад и изгубљену производњу.
Арамидно/ПТФЕ паковање: Кошта 2-3 пута више унапред, али траје 5-10 пута дуже у абразивној употреби. Једна замена уместо десет. Више од годину дана, арамид/ПТФЕ вам штеди новац на деловима, раду и застоју.
Брзо правило:
Чиста течност = ПТФЕ.
Прљава течност са чврстим материјама = Арамид/ПТФЕ.
О: Температура: -180°Ц до +200°Ц.
Притисак: до 30 бара (ротациони), до 200 бара (клипни).
Брзина: до 20 м/с (ротационо).
Хемијски: пХ 2-12 — избегавајте јаке оксидаторе.
Две уобичајене грешке:
(1) осовина сувише мека: арамид је жилав; обезбедите тврдоћу осовине ≥45 ХРЦ или користите чауру за вратило.
(2) Претерано затезање: прекомерна компресија оштећује заптивку и повећава топлоту трења. Користите момент кључ. Пратите наш водич за инсталацију.
