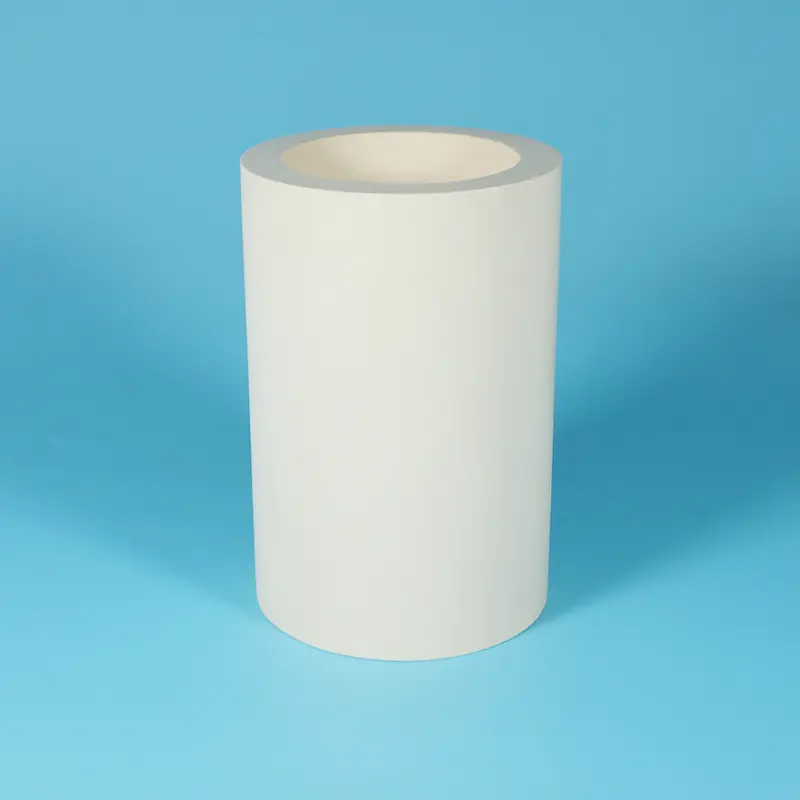

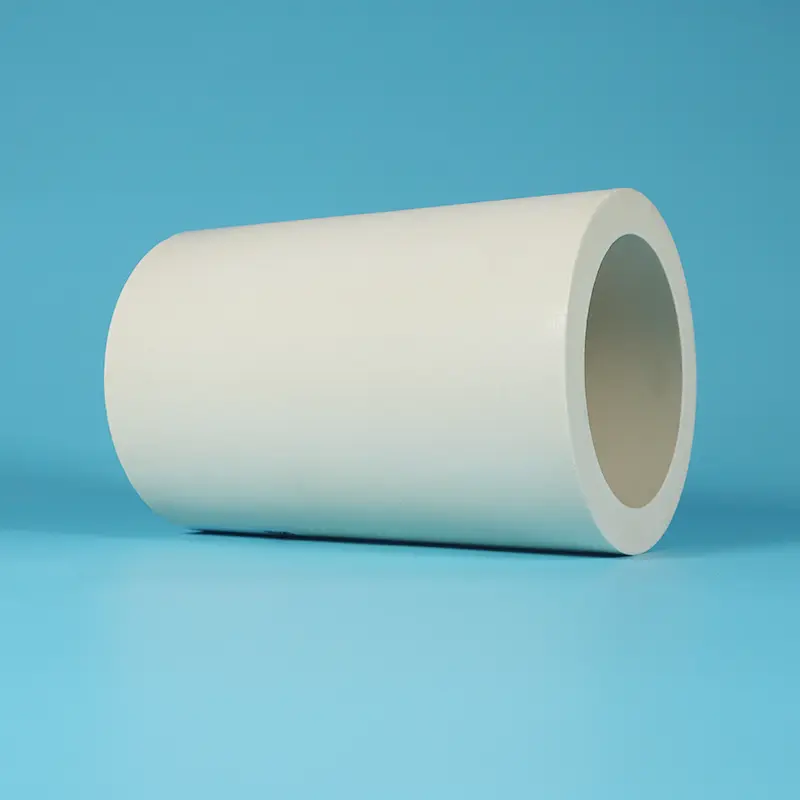

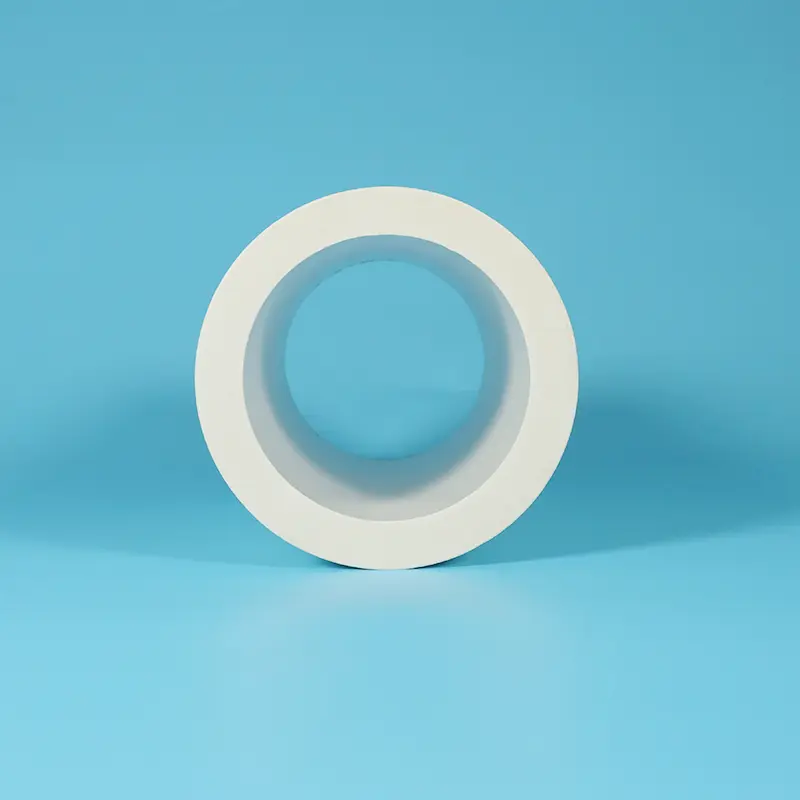

ПЕЕК-обложена ПТФЕ композитна цев

ПЕЕК-обложена ПТФЕ композитна цев је ПТФЕ цев као спољна матрица са ПЕЕК (полиетер етар кетон) облогом која је везана за унутрашњи зид. Као професионална фабрика у Кини, Таифно може понудити овај производ.

ПЕЕК је полукристална термопластична инжењерска пластика са температуром стакластог прелаза од 143°Ц, тачком топљења од 343°Ц и континуираном радном температуром до 250°Ц. Нуди изузетну отпорност на хидролизу (издржи пару под високим притиском од 300°Ц), хемијску отпорност (растворљив само у концентрованој сумпорној киселини), одличну отпорност на хабање и изузетно низак коефицијент трења.

ПЕЕК облога директно долази у контакт са транспортованим медијем, обезбеђујући отпорност на хабање и функционалност ниског трења; ПТФЕ спољни слој штити од спољашње хемијске средине, нудећи општу заштиту од корозије.

Спецификација: Укупна густина 2,0-2,2 г/цм³, тврдоћа ПЕЕК кошуљице Схоре Д 85-90, стална радна температура -100°Ц до +250°Ц, ПЕЕК коефицијент трења 0,15-0,35 (самоподмазујући), отпорност на хемикалије отпоран је на готово све сувисне киселине (осим концентрисане киселине).

Како одабрати:

ППЛ пуњена ПТФЕ цев → Хомогени модификовани материјал, висока температура + отпорност на корозију + самоподмазивање

ПЕЕК-обложена ПТФЕ композитна цев → Композитна структура, унутрашњи слој за отпорност на хабање и ниско трење + спољни слој за хемијску отпорност

Правило одабира: Медијум високог хабања или екстремно мало трења унутар цеви + изложеност хемијској корозији изван цеви → ПЕЕК-обложена ПТФЕ композитна цев

Дизајн композитне структуре

ПЕЕК Линер

Отпоран на хабање, са малим трењем, са контактним слојем течности великог капацитета

ПЕЕК (Полиетхер Етхер Кетоне) је полукристална термопластична инжењерска пластика позната по својој изузетној комбинацији својстава:

① Изузетно низак коефицијент трења

Коефицијент трења од 0,15-0,35 (под условима самоподмазивања)

Врхунски у односу на већину инжењерске пластике, приближава се перформансама подмазивања ПТФЕ-а

Идеалан за пренос течности великом брзином и великим смицањем, смањује пад притиска и губитак енергије

② Одлична отпорност на хабање

Отпорност на хабање далеко боља од ПТФЕ и ППЛ

Одржава изузетну отпорност на хабање чак и у медијима велике брзине који садрже чврсте честице

Значајно продужава радни век цеви, смањује цурење хабања узроковано ерозијом честица

③ Висок капацитет оптерећења

Затезна чврстоћа 90-100 МПа (далеко премашује ПТФЕ 20-30 МПа)

Чврстоћа на савијање 165 МПа, модул савијања 4,1 ГПа

Издржава удар течности под високим притиском без деформације, погодан за хидрауличне системе и системе за пренос флуида под високим притиском

④ Одлична отпорност на високе температуре

Температура преласка стакла 143°Ц

Тачка топљења 343°Ц

Континуирана радна температура до 250°Ц (упоредиво са ПТФЕ 260°Ц)

Изузетна отпорност на хидролизу, издржава пару под високим притиском од 300°Ц без деградације

⑤ Изузетна отпорност на хемикалије

Растворљив само у концентрованој сумпорној киселини

Отпоран на јаке киселине (разређена сумпорна киселина, хлороводонична киселина, азотна киселина), јаке алкалије, органске раствараче, уља и угљоводонике

У комбинацији са заштитом од корозије спољашњег слоја ПТФЕ, одбрана са двоструком баријером

ПТФЕ спољни слој

Хемијска баријера и слој против лепљења

ПТФЕ спољни слој обезбеђује:

Врхунска отпорност на хемијску корозију: пХ 0-14, отпоран је на готово све хемикалије

Нелепљива својства: спречава пријањање спољашњих загађивача, лако се чисти

Електрична изолација: одлична диелектрична својства

Штити ПЕЕК облогу од спољашњих хемијских напада

Синергијски ефекат композитне структуре

Ова композитна структура „снажна изнутра, отпорна споља“ превазилази ограничења перформанси појединачних материјала:

ПТФЕ цев недовољног притиска → ПЕЕК облога обезбеђује структурну чврстоћу

ПЕЕК цев инфериорна хемијска отпорност на ПТФЕ → ПТФЕ спољни слој обезбеђује изолацију од корозије

Дјевичански ПТФЕ унутрашњи зид подложан ерозији честица → ПЕЕК облога је отпорна на хабање и ерозију

Техничке спецификације

Укупне перформансе цеви

ПЕЕК Линер Перформанце

Перформансе спољашњег слоја ПТФЕ

Напомена: Горе наведене вредности су типични лабораторијски подаци. Стварне перформансе могу да варирају у зависности од односа дебљине кошуљице, композитног процеса и услова примене. Прилагођени односи дебљине кошуљице доступни су на захтев.

Доступни обрасци

Зашто одабрати ПЕЕК-обложену ПТФЕ композитну цев?

1. Изузетно ниско трење унутрашњег зида

Коефицијент трења ПЕЕК облоге је само 0,15-0,35 (самоподмазујући), далеко нижи од унутрашњих зидова металне цеви. Приликом транспорта медија високог вискозитета или велике брзине, пад притиска се значајно смањује, а потрошња енергије пумпања се смањује. Идеалан за пренос течности на велике удаљености и фине хемијске цеви.

2. Ултра-висока отпорност на хабање унутрашњег зида

У транспорту абразивних медија који садрже чврсте честице, суспензију, катализаторе и сличне материјале, унутрашњи зидови ПТФЕ цеви лако се троше ерозијом, што доводи до цурења и честе замене. Отпорност ПЕЕК облоге на хабање је далеко боља од ПТФЕ, значајно продужава радни век цеви и смањује учесталост одржавања и замене.

3. ПТФЕ спољни слој пружа потпуну хемијску заштиту

ПТФЕ спољни слој отпоран је на јаке киселине, јаке алкалије и органске раствараче, пуну покривеност пХ 0-14. Чак и када је спољашњост цеви изложена корозивним хемијским окружењима (као што су кисела магла или прскање хемикалија), спољни слој ПТФЕ пружа ефикасну заштиту, штитећи ПЕЕК облогу од спољашњих напада.

Такође спречава спољашње нечистоће да продиру и контаминирају унутрашње медије.

4. Учинак против пермеације

ПЕЕК нуди одлична својства против продирања, ефикасно блокирајући продирање гасова и течности. У комбинацији са ниском пропусношћу ПТФЕ спољашњег слоја, укупне перформансе композитне цеви против пропусности премашују оне у првобитним ПТФЕ цевима. Идеалан за медије високе чистоће, испарљиве хемикалије и пренос гаса.

5. Стабилност при високим температурама и високим притиском

ПЕЕК облога издржава 250°Ц континуирану радну температуру и ударе високог притиска, док ПТФЕ спољни слој подноси 260°Ц. Композитна цев је отпорна на деформацију, раслојавање и љуштење под условима високе температуре и високог притиска, далеко надмашујући ограничења пузања и притиска неискоришћених ПТФЕ цеви.

6. Глатка унутрашња површина

Глатка површина ПЕЕК облоге отпорна је на адхезију медија, побољшавајући ефикасност ЦИП (Цлеан-ин-Плаце) и СИП (Стерилизе-ин-Плаце).

Погодно за фармацеутску, прехрамбену, хемијску индустрију високе чистоће и друге индустрије са строгим захтевима за чистоћом.

ПЕЕК-обложена ПТФЕ композитна цев у односу на друге цеви на бази ПТФЕ

Правила брзог избора:

Медији са честицама или великим брзинама изнутра + хемијска корозија споља + потребан унутрашњи зид са малим трењем → ПЕЕК обложена ПТФЕ композитна цев

Унутрашњи медиј без честица + само отпорност на корозију → Дјевичанска ПТФЕ цијев (нижа цијена)

Заптивке/лежајеви (не цеви) + висока температура + корозија → ППЛ пуњена цев

Механичке заптивке (не цеви) + велико оптерећење + без корозије → Цев пуњена бронзом + МоС₂

Апликације

Хемијска компатибилност

ПЕЕК Линер Хемијска компатибилност

Хемијска компатибилност спољашњег слоја ПТФЕ

Општи закључак

Хемијска компатибилност ПЕЕК-обложених ПТФЕ композитних цеви покрива огромну већину индустријских медија. Једини значајан изузетак је концентрована сумпорна киселина (ПЕЕК није отпоран), ако је потребан трансфер концентроване сумпорне киселине, размислите о нетакнутим ПТФЕ цевима или цевима пуњеним ППЛ.

За спољна окружења, ПТФЕ спољни слој је отпоран на готово сву хемијску корозију, омогућавајући да се композитна цев директно закопа под земљом или изложи окружењу прскања хемикалија.

Осигурање квалитета

100% девичански ПТФЕ и ПЕЕК смоле:нема рециклираног материјала, нема поновног млевења

Висококвалитетна ПЕЕК подлога:доступне увозне или домаће висококвалитетне ПЕЕК сировине

Напредни композитни процес:јака веза између облоге и спољашњег слоја — без деламинације, без љуштења

Прилагодљива дебљина облоге:прилагођен захтевима притиска, хабања и трошкова

Потпуна следљивост:материјални сертификати доступни на захтев

Прецизна контрола димензија:чврсте толеранције ИД/ОД обезбеђују компатибилност инсталације

Време испоруке:стандардне величине на залихама (48-72 сата); прилагођене величине 7-15 дана

ФАК

П: Која је разлика између ПЕЕК-обложене ПТФЕ композитне цеви и ППЛ-пуњене ПТФЕ цеви? Који да изаберем?

О: Кључне разлике су облик производа и сценарио примене.

Правила брзог избора:

Преношење медија напуњених честицама, муљ, течности велике брзине кроз цевовод → ПЕЕК обложена композитна цев

Заптивке вентила, клипни прстенови, водећи прстенови (не цевовод) → ППЛ пуњена цев (могућност веће температуре)

Екстремно високо хабање унутар цеви + хемијска корозија споља → ПЕЕК обложена композитна цев

Закључак: ПЕЕК обложена композитна цев је дизајнирана за "цевовод", посебно за решавање проблема хабања унутрашњег зида и трења у преносу течности.

ППЛ пуњена цев је дизајнирана за "заптивке", посебно за апликације за заптивање на високим температурама + корозивно и самоподмазивање.

П: Који притисак може да издржи ПЕЕК обложена ПТФЕ композитна цев? Хоће ли се одложити или ољуштити?

О: Капацитет притиска ПЕЕК обложених ПТФЕ композитних цеви зависи од дебљине облоге и квалитета композитног процеса.

Стандардне спецификације: Издржи пренос флуида средњег и високог притиска (тачан притисак зависи од пречника, дебљине зида и дебљине облоге, контактирајте нас са својим радним параметрима за процену)

Дизајн против деламинације: Користимо специјализоване композитне процесе који стварају хемијско везивање и механичко спајање на ПЕЕК/ПТФЕ интерфејсу, снага везе далеко превазилази уобичајену физичку ламинацију

Усклађивање термичке експанзије: ПЕЕК и ПТФЕ имају упоредиве коефицијенте топлотног ширења (ПЕЕК ~4,7×10⁻⁵/°Ц, ПТФЕ ~10-12×10⁻⁵/°Ц), минимизирајући ризик од раслојавања услед диференцијалног топлотног ширења у температурном опсегу

Препоручени радни опсег: Нема раслојавања или љуштења у нормалним условима унутар -100°Ц до +250°Ц континуирани рад

Препорука: За екстремне услове високог притиска или тешке термичке услове циклуса, наведите детаљне параметре, наш тим може да изврши прилагођене процене и оптимизацију процеса.

П: Колико дебела може бити ПЕЕК облога? Да ли је дебљи слој увек бољи?

О: Дебљина ПЕЕК облоге се обично креће од 0,5-3,0 мм. Оптимална дебљина зависи од следећих фактора:

Филозофија дизајна: Композитна цев није „што дебља, то боља“. Прекомерна дебљина облоге повећава крутост зида, смањује флексибилност и повећава трошкове (ПЕЕК је далеко скупљи од ПТФЕ).

Композитна структура има за циљ „оптималну комбинацију унутрашњих и спољашњих особина материјала“, облога треба само да задовољи захтеве отпорности на хабање и ниског трења, док спољни слој пружа структурну подршку и хемијску заштиту.

Фактори који одређују дебљину:

Абразивност медија (концентрација честица, брзина протока)

Радни притисак система

Пречник цеви

Захтеви за температуру

Препорука: Обезбедите своје специфичне радне услове (тип медија, садржај честица, брзина протока, притисак, температура), наш тим ће препоручити решење за оптималну дебљину кошуљице како би се испунили захтеви перформанси, а истовремено ће помоћи у контроли трошкова.

П: Колики је коефицијент трења унутрашњег зида композитне цеви обложене ПЕЕК-ом? Колики пад притиска може смањити?

О: ПЕЕК облога има коефицијент трења од 0,15-0,35 (под условима самоподмазивања).

Поређење пада притиска (инжењерска процена):

При истом пречнику и брзини протока, коефицијент отпора трења ПЕЕК облоге је знатно нижи од цеви од нерђајућег челика и угљеничног челика (коефицијент трења челика је приближно 0,5-0,8)

У поређењу са чистим ПТФЕ цевима (коефицијент трења 0,04-0,10), ПЕЕК облога има нешто већи коефицијент трења, али предност ПЕЕК-а лежи у отпорности на хабање и капацитету притиска, у преносу материјала који је под великим хабањем, зидови ПТФЕ цеви брзо развијају жлебове од ерозије, храпавост површине се драматично повећава, а стварни притисак расте. ПЕЕК облога дугорочно одржава глатку површину, обезбеђујући стабилнији и мањи пад притиска током целог животног циклуса

Препорука: За пренос на велике удаљености или апликације велике брзине, предност дуготрајног пада притиска ПЕЕК кошуљице је посебно значајна — значајно смањујући трошкове енергије за пумпање.

П: Могу ли се композитне цеви обложене ПЕЕК-ом користити за пренос концентроване сумпорне киселине?

О: ❌ Не.

ПЕЕК је растворљив само у концентрованој сумпорној киселини, брзо ће се растворити и пропасти у срединама концентроване сумпорне киселине. Док је спољни слој ПТФЕ отпоран на концентровану сумпорну киселину, ПЕЕК облога директно долази у контакт са медијумом и не може да издржи корозију концентроване сумпорне киселине.

Алтернативе:

Пренос концентроване сумпорне киселине → Изаберите девичанску ПТФЕ цев (девичански ПТФЕ је отпоран на концентровану сумпорну киселину)

Или изаберите ППЛ пуњену ПТФЕ цев (и ППЛ и ПТФЕ отпорни су на концентровану сумпорну киселину)

Остали медији:Поред концентроване сумпорне киселине, ПЕЕК облога је отпорна на разблажену сумпорну киселину, хлороводоничну киселину, азотну киселину, јаке алкалије, органске раствараче, уља, угљоводонике, пару на високим температурама и још много тога.

П: Која су главна ограничења ПЕЕК обложених ПТФЕ композитних цеви?

О:

Температурна граница: Континуирани рад 250°Ц, ниже од 260°Ц цеви пуњене ППЛ-ом. За потребе виших температура, размотрите цев пуњену ППЛ-ом

Некомпатибилност концентроване сумпорне киселине: ПЕЕК се раствара у концентрованој сумпорној киселини, за пренос концентроване сумпорне киселине, изаберите девичанску ПТФЕ цев или ППЛ пуњену цев

Цост: ПЕЕК сировина је скупа, што чини композитне цеви скупљим од девичанских ПТФЕ цеви и цеви пуњених ППЛ.

Међутим, у апликацијама које захтевају високо хабање + високу корозију, значајно дужи радни век у поређењу са чистим ПТФЕ цевима доноси знатно ниже укупне трошкове власништва (ТЦО)

Нешто већи коефицијент трења од ПТФЕ: За апликације са ултра ниским трењем (као што су цеви за прецизне инструменте) без хабања, неисправне ПТФЕ цеви могу бити прикладније

Правило брзе одлуке:

Потребна је отпорност на хабање + ниско трење + отпорност на корозију за цевоводе за пренос течности → ПЕЕК обложена композитна цев је оптимално решење.

Статичке заптивке или нехабајући цевоводи → оригиналне ПТФЕ цеви су исплативије.

Ултрависока температура (>250°Ц) + примена корозије → ППЛ пуњена цев је прикладнија.
