A В-тип опружна заптивкаје дизајниран да одржи поуздане перформансе заптивања када се конвенционалне заптивке од еластомера боре са притиском, температуром, излагањем хемикалијама, радом при малим брзинама или дугим периодима неактивности. Његов заптивни профил у облику слова В ради заједно са унутрашњим опругом за одржавање контакта са површином која се спаја. Овај дизајн може да обезбеди стабилне перформансе заптивања у широком спектру индустријских радних услова.
Овај чланак објашњава како функционишу В-тип заптивке са опругом, зашто је важно напајање опруге, како избор материјала и опруге утичу на радни век, где се ове заптивке обично користе и како избећи уобичајене проблеме при инсталацији и раду. Такође пружа практичну табелу за поређење и контролну листу за решавање проблема за инжењере, тимове за одржавање, произвођаче опреме и индустријске купце.

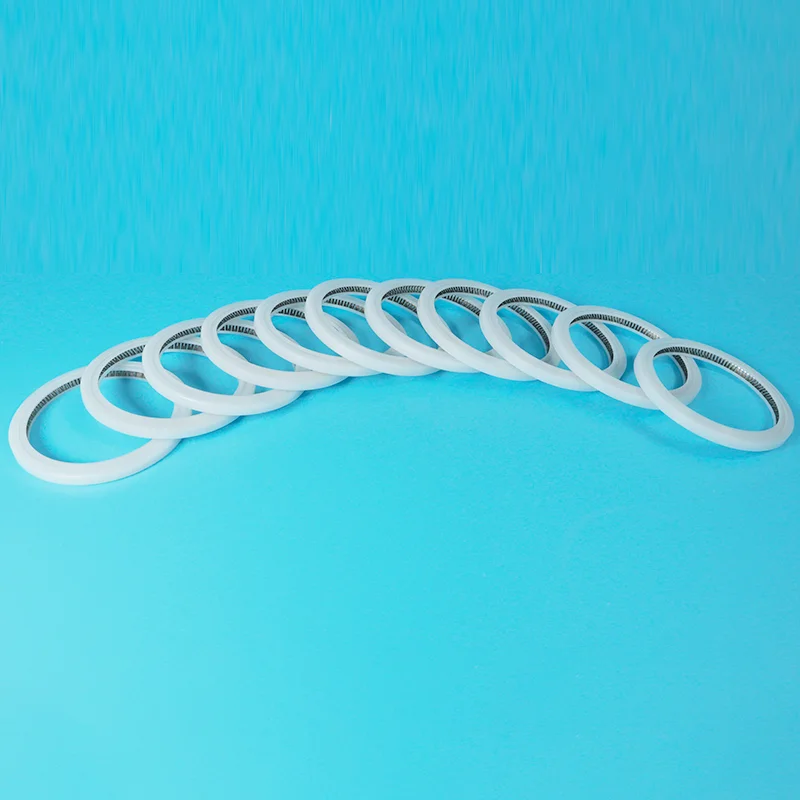

В-Типе Спринг Енергизед Сеал је прецизна заптивна компонента која комбинује заптивни профил у облику слова В са елементом опруге. Заптивка се обично производи од полимера високих перформанси као што је ПТФЕ или модификовано ПТФЕ једињење, док опруга обезбеђује континуирано радијално или аксијално оптерећење на површину заптивања.
За разлику од конвенционалне заптивке од еластомера која се у великој мери ослања на сопствену еластичност да би одржала заптивни контакт, заптивка са опругом користи независни механизам за напајање. Ово чини дизајн посебно корисним када заптивни материјал има ограничену еластичност или када опрема ради у захтевним термичким, хемијским или механичким условима.
Профил у облику слова В се такође може конструисати да контролише контактни притисак и прилагоди специфичне геометрије инсталације. У зависности од примене, заптивач може бити дизајниран за статичко заптивање, клипно кретање, ротационо кретање или специјализоване услове притиска.
Опруга је један од најважнијих функционалних елемената система заптивања. Када је заптивка постављена, опруга ствара почетну контактну силу између заптивне усне и површине за спајање. Ова сила помаже у затварању малих празнина и одржавању контакта пре него што се системски притисак у потпуности успостави.
Када се унутрашњи системски притисак повећа, притисак може деловати на профил заптивке и побољшати контактну силу у области заптивања. Ова комбинација силе опруге и притиска система омогућава заптивачу да одржи стабилан интерфејс заптивања у променљивим условима рада.
Конфигурацију опруге треба изабрати у складу са апликацијом. Различити дизајни опруга могу пружити различите карактеристике оптерећења, понашање трења и отпорност на хемијска или термичка окружења.
Геометрија В-типа опружног заптивача директно утиче на то како се сила заптивања дистрибуира. Добро дизајниран профил може створити контролисан контакт дуж заптивне површине без стварања непотребног трења.
Ова равнотежа је посебно важна у динамичким апликацијама. Превелик контактни притисак може повећати трење и стварање топлоте, док недовољан контактни притисак може довести до цурења. Структура у облику слова В пружа корисну основу за прилагођавање заптивног профила оперативним захтевима опреме.
| Дизајнерска карактеристика | Функционална улога | Потенцијална корист |
|---|---|---|
| Профил у облику слова В | Контролише заптивни контакт | Уравнотежена сила заптивања |
| Спринг енергизер | Одржава контактни притисак | Побољшано заптивање ниског притиска |
| Полимерна јакна | Одваја медијум од хардвера | Отпорност на хемикалије и температуру |
Заптивке са опругом се често бирају када конвенционална еластомерна заптивка не може да обезбеди потребну комбинацију хемијске отпорности, температурне способности, ниског трења и стабилности димензија.
Материјали на бази ПТФЕ могу пружити одличну отпорност на многе агресивне хемикалије и процесне течности.
Специјализована полимерна једињења могу да подрже примене које укључују повишене или брзо променљиве температуре.
Правилно одабрана ПТФЕ једињења могу смањити трење и хабање у динамичким системима заптивања.
Опруга компензује одређене промене у контакту заптивке како заптивач функционише током времена.
Ове предности не значе да је сваки заптивач са опругом погодан за свако окружење. Исправан избор материјала, дизајн жлебова, завршна обрада површине, оцена притиска, температурни опсег и инсталација су подједнако важни.
Избор материјала треба да почне са стварним условима рада, а не само са обликом заптивке. Полимерни омотач мора да издржи процесни медијум, температуру, притисак, трење и очекивано кретање.
| Материјал | Типична снага | Уобичајена разматрања |
|---|---|---|
| Виргин ПТФЕ | Одлична хемијска отпорност и ниско трење | Може захтевати појачање за захтевне услове хабања |
| ПТФЕ испуњен угљеником | Побољшано хабање и стабилност димензија | Компатибилност смеше треба пажљиво проверити |
| ПТФЕ пуњен стаклом | Побољшане карактеристике компресије и хабања | Може повећати хабање површине парења у неким динамичким системима |
| Једињења на бази ПЕЕК-а | Високе механичке и температурне перформансе | Већа цена материјала и обрада специфична за примену |
Материјал опруге је такође важан. Нерђајући челик, легуре отпорне на корозију и други специјализовани материјали за опруге могу се узети у обзир у зависности од хемијског окружења, температуре и захтеване отпорности на замор.
Одабир заптивке само према номиналној величини један је од најчешћих узрока лошег учинка заптивања. Инжењери треба да процене комплетно радно окружење.
Комбинација полимерних перформанси и опруге омогућавају В-тип опружним заптивкама да служе широком спектру индустријских апликација.
У веома захтевним применама, печат треба да буде валидиран у репрезентативним радним условима, а не да се бира искључиво из каталошког описа.
Конвенционални О-прстен од еластомера може бити економично и веома ефикасно решење за многе примене. Међутим, дизајни са опругом постају атрактивни када радни услови превазилазе практичне могућности стандардних еластомерних заптивки.
| Фактор | Конвенционална заптивка од еластомера | В-тип опружна заптивка |
|---|---|---|
| Еластичност | Снажно се ослања на својства еластомера | Пролеће даје додатну енергију |
| Хемијска отпорност | Јако зависи од типа еластомера | Може бити одличан са одговарајућим ПТФЕ једињењима |
| Трење | Зависи од материјала и подмазивања | Може бити низак са одговарајућим полимерним једињењима |
| Температурна способност | Зависан од материјала | Доступне су опције полимера високе температуре |
| Флексибилност дизајна | Стандардни профили су широко доступни | Профили, материјали и опруге могу бити специфични за примену |
Чак и висококвалитетна заптивка са опругом типа В може прерано да поквари ако процес уградње оштети заптивну усну или заптивку изложи неодговарајућем механичком напрезању.
За динамичку опрему, стање осовине или површине отвора је посебно важно. Огреботине, прекомерна храпавост, оштри трагови обраде или контаминација могу створити путеве цурења и убрзати хабање заптивки.
| Проблем | Могући узрок | Препоручена провера |
|---|---|---|
| Цурење | Погрешне димензије, оштећена усна, недовољна енергија | Проверите жлеб, профил заптивке, опругу и склоп |
| Високо трење | Прекомерна контактна сила, лоше подмазивање, неприкладан материјал | Прегледајте оптерећење опруге, материјал, брзину и завршну обраду површине |
| Рапид веар | Груба површина за спајање или абразивни медији | Проверите стање површине и компатибилност материјала |
| Оштећење при екструзији | Превелик зазор или притисак | Прегледајте притисак, зазор, резервни дизајн и материјал заптивке |
| Деформација заптивке | Неправилна инсталација или излагање температури | Проверите процедуру монтаже и термичке услове |
Избор добављача је нешто више од поређења јединичних цена. Поуздан партнер за заптивање треба да буде у стању да разуме примену, препоручи одговарајуће материјале, одржава конзистентност димензија и пружи техничку подршку када дође до проблема.
Нингбо Таифно ПТФЕ Пластиц Продуцтс Цо., Лтд.фокусира се на заптивне и пластичне производе засноване на ПТФЕ-у и може да обезбеди решења оријентисана на апликације за купце који захтевају прилагођене компоненте за заптивање. За индустријске купце, директан рад са произвођачем може да поједностави комуникацију о материјалима, димензијама, профилима и захтевима производње.
Која је примарна функција заптивке са опругом В-типа?
Његова примарна функција је одржавање контролисаног заптивног интерфејса између две површине које се спајају. Полимерни омотач обезбеђује заптивну баријеру док опруга обезбеђује континуирану енергетску силу.
Да ли су заптивке са опругом В-типа погодне за динамичке примене?
Да. У зависности од профила, материјала, конфигурације опруге, брзине, притиска и стања површине, могу бити дизајнирани за клипну или ротирајућу примену.
Зашто се ПТФЕ обично користи за заптивке са опругом?
ПТФЕ нуди ниско трење и јаку отпорност на многе хемикалије. Различита ПТФЕ једињења се такође могу конструисати да побољшају отпорност на хабање, крутост и стабилност димензија.
Може ли се заптивач са опругом В-типа прилагодити?
Да. Прилагођавање може укључити димензије, профил заптивке, полимерно једињење, материјал опруге, конфигурацију опруге и друге захтеве специфичне за примену.
Које информације треба да наведем када тражим понуду за печат?
Наведите димензије заптивача, димензије жљебова ако су доступне, радни притисак, температуру, тип и брзину кретања, заптивни медијум, материјал осовине или отвора, завршну обраду површине и очекиване услове рада. Цртежи или постојећи узорци печата такође могу учинити процес одабира прецизнијим.
Који је најчешћи разлог превременог квара заптивача?
Превремени квар може бити последица погрешне величине, некомпатибилних материјала, превеликог зазора, лоше завршне обраде површине, неправилне инсталације, неодговарајућег оптерећења опруге или радних услова изван пројектованог опсега.
Заптивач са опругом В-типа може бити веома ефикасно решење када апликација захтева контролисану силу заптивања, ниско трење, хемијску отпорност, температурну отпорност и поуздане перформансе у променљивим условима рада. Његов заптивни профил у облику слова В и покретач опруге раде заједно како би одржали контакт, а истовремено се придржавају ограничења мање еластичних заптивних материјала.
Међутим, сам печат је само један део комплетног система заптивања. Исправан избор материјала, конфигурација опруге, геометрија жлебова, притисак, температура, завршна обрада површине, зазор, инсталација и радна брзина све утичу на коначни учинак.
За произвођаче опреме, тимове за одржавање, дистрибутере и индустријске купце, одабир правог В-типа опружног заптивача би стога требало да почне са захтевима апликације, а не једноставним одабиром стандардне величине. Технички искусан произвођач може помоћи да се ти радни параметри претворе у практично решење за заптивање.
Нингбо Таифно ПТФЕ Пластиц Продуцтс Цо., Лтд.може да подржи купце који траже решења за ПТФЕ заптивање, прилагођене димензије и захтеве специфичне за апликацију. Поделите свој цртеж, димензије, радни притисак, температуру, медијум и услове кретања са нашим тимом како бисте разговарали о одговарајућем решењу.
Контактирајте насданас да разговарамо о вашим захтевима за заптивање са опругом типа В.
